Uvod
Od 16. do 26. ožujka 2026. održali smo Schrack Technik učeničke info dane. Posjetili smo 5 centara i tamo okupili 37 škola i događanjem dotaknuli po 3 učenika iz svake škole. Učenike su izabrali njihovi profesori koji su i doveli ih na događanje. Događanje je trajalo tri sata i sastojalo se od:
- predavanja o programu SCHRACK DESIGN
- praktične radionice izrade razdjelnika prema dokumentaciji izrađenoj u SCHRACK DESIGN-u
- prikaza razdjelnika s KNX instalacijom i predbilježbe za besplatni priručnik: Električne instalacije.
Osnovno o SCHRACK DESIGNU
Izgradnja novog ili rekonstrukcija starog razdjelnika mora zadovoljavati norme. U SCHRACK DESIGN-u projektiraju se niskonaponski razdjelnici prema važećim normama za razdjelnike HRN EN 61439-1, -2, -3. Program SCHRACK DESIGN je besplatan!

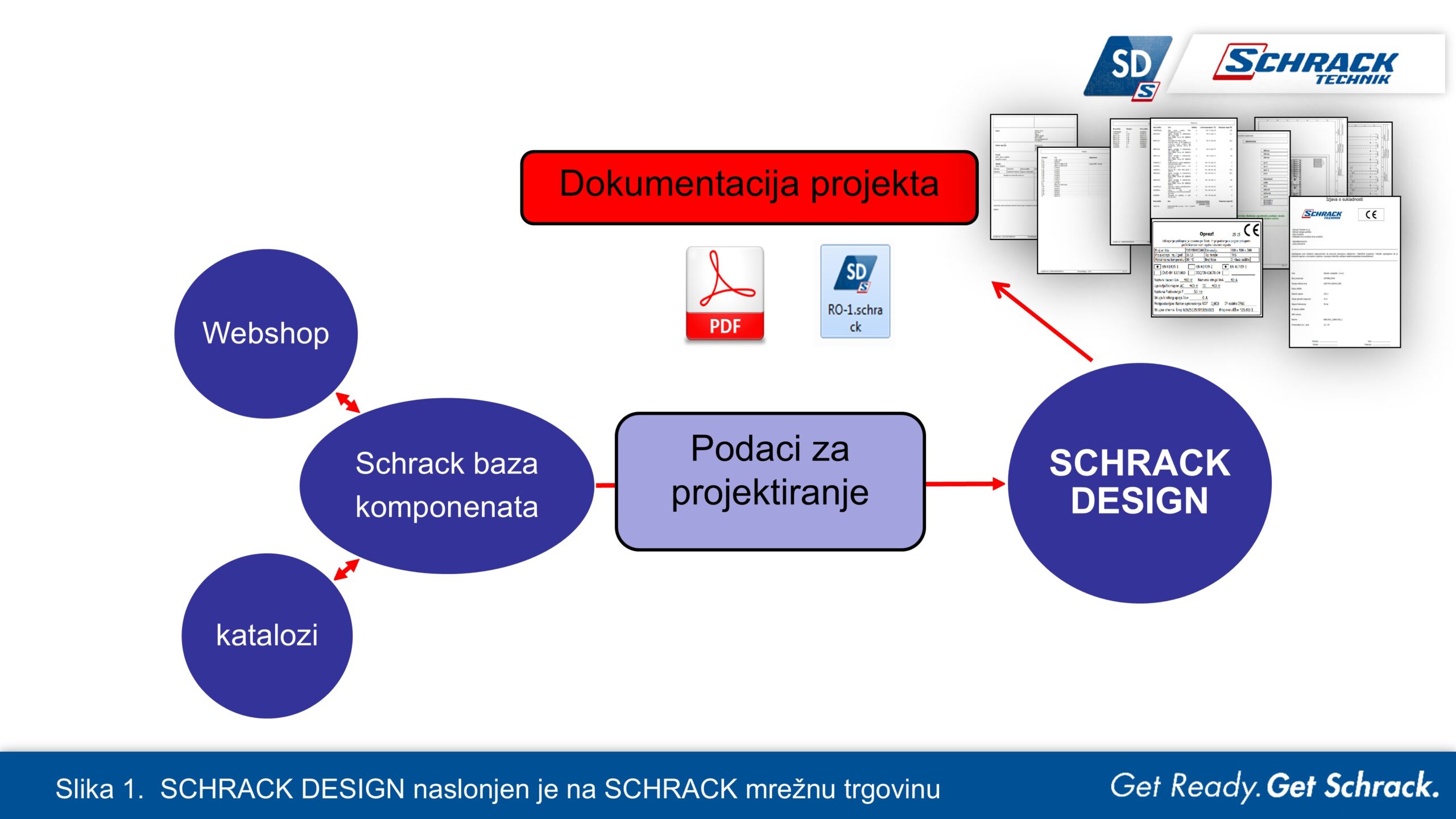

Program je naslonjen na SCHRACK bazu komponenata, tj. na SCHRACK mrežnu trgovinu i SCHRACK kataloge, slika 1.
SCHRACK DESIGN je namijenjen projektantima, električarima, svima onima koji grade razdjelnike do 1600 A. SCHRACK DESIGN omogućava izradu kvalitetne i cjelovite dokumentacije razdjelnika, slika 2. Dokumentaciju je moguće personalizirati, tj. ubaciti logo i podatke onoga tko projektira. Svi listovi dokumentacije povezani su jedinstvenim brojem koji se automatski dodjeljuje prilikom svakog tiskanja projekta.
Osim crtanja montažnog nacrta, električne jednopolne i višepolne sheme SCHRACK DESIGN osigurava i termičku provjeru razdjelnika do 1600 A prema IEC TR 60890. Za razdjelnike do 630 A temperatura u razdjelniku provjerava se pri vrhu razdjelnika, a za razdjelnike do 1600 A u tri točke, slika 3.
Poštivajući ugradne uvjete razdjelnika, svojstva ugrađenih komponenat, izvedbu ožičenja i hlađenja razdjelnika izvješćem proračuna zagrijavanja potvrđuje se izbor razdjelnika, tj podobnost razdjelnika za projektirani smještaj i ožičenje opreme u razdjelniku. Izvješće potvrđuje da se oprema u razdjelniku u radu neće zagrijavati preko dozvoljenih temperatura, slika 4.

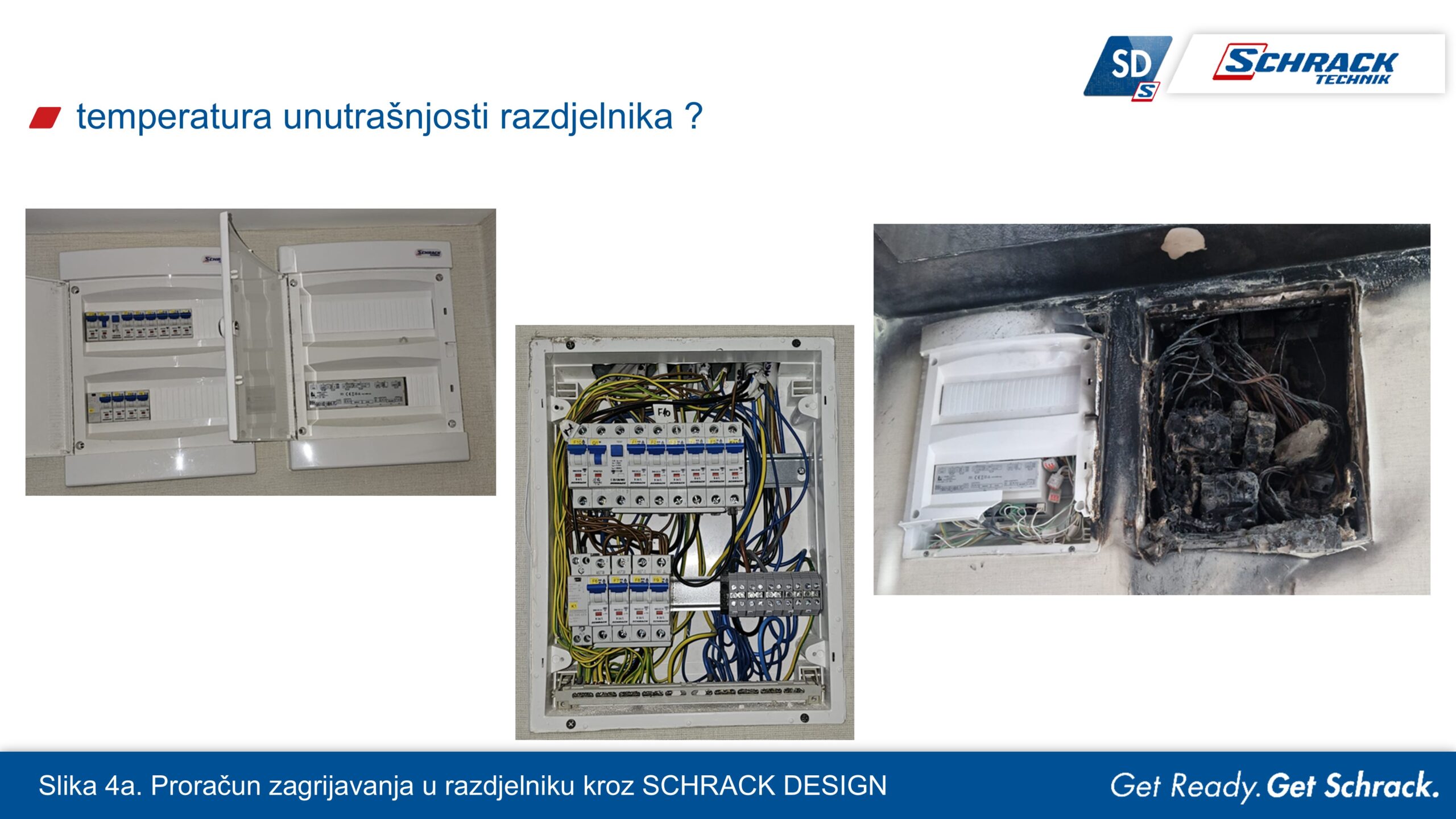

Što se može dogoditi ako se ne provede proračun zagrijavanja može se vidjeti na slici 4.a
Prilikom dodavanja opreme u razdjelnik program signalizira ako je prijeđena dozvoljena radna temperatura neke komponente, slika 5.
Dodatne funkcionalnosti programa
SCHRACK DESIGN je otvoren program, tj. u njemu se mogu rabiti i vlastito definirane komponente. Za neku „ne SCHRACK“ komponentu potrebno je unijeti tek jednostavne osnovne podatke i crteže simbola i ona postaje SCHRACK DESIGN kompatibilna, slika 6.
Iz dijelova shema mogu se stvarati makro skupine za kasnije jednostavno korištenje (ponavljanje) u istom ili novom razdjelniku. Makro skupine se mogu organizirati u mape, a moguć je uvoz i izvoz makro skupina poradi dijeljenja s drugima, slika 7.

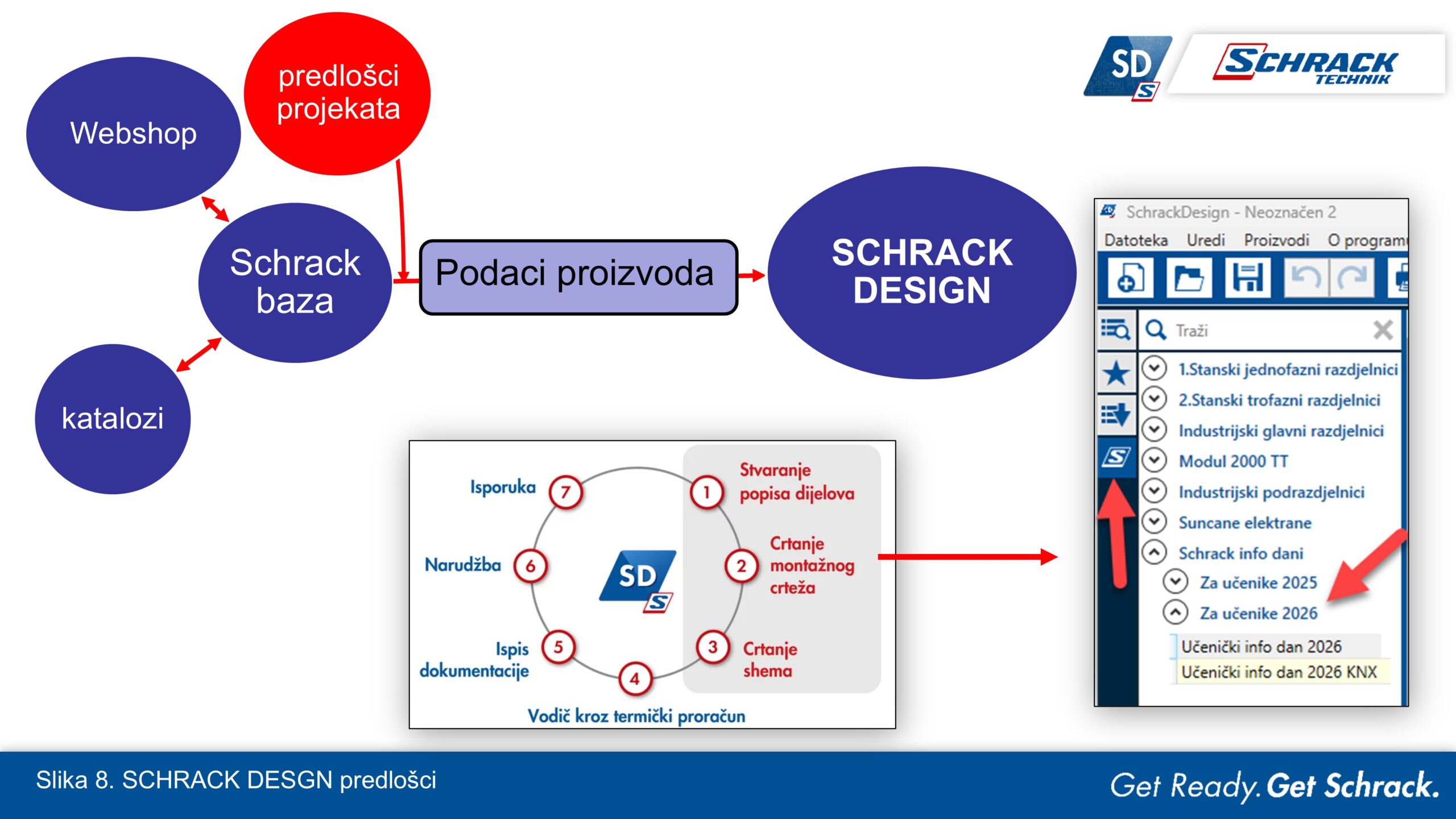

Korištenje unaprijed stvorenih SCHRACK predložaka ubrzava se rad u SCHRACK DESIGN-u. Predložak obuhvaća izbor razdjelnika, stvaranje popisa komponenata u razdjelniku, crtanje montažnog crteža i crtanje električnih shema, slika 8. Predložak se po potrebi može dopuniti, tj. prilagoditi stvarnom projektu. Trenutačno je na raspolaganju preko 500 gotovih predložaka. Za učenički dan 2026. pripremili smo dva predloška koji prate praktičnu radionicu. Učenici su te predloške dobili otisnute na papir kako bi ih imali pri radu.
Automatsko crtanje shema je posebna funkcionalnost koja ubrzava rad. Primjerice, može se nacrtati detaljno višepolna shema, a onda automatski nacrtati jednopolna. Najčešće su potrebne tek minimalne dorade automatski nacrtane sheme, slika 9.
Sve četiri upravo opisane dodatne funkcionalnosti u SCHRACK DESIGN-ponovljeno su prikazane na slici 10.

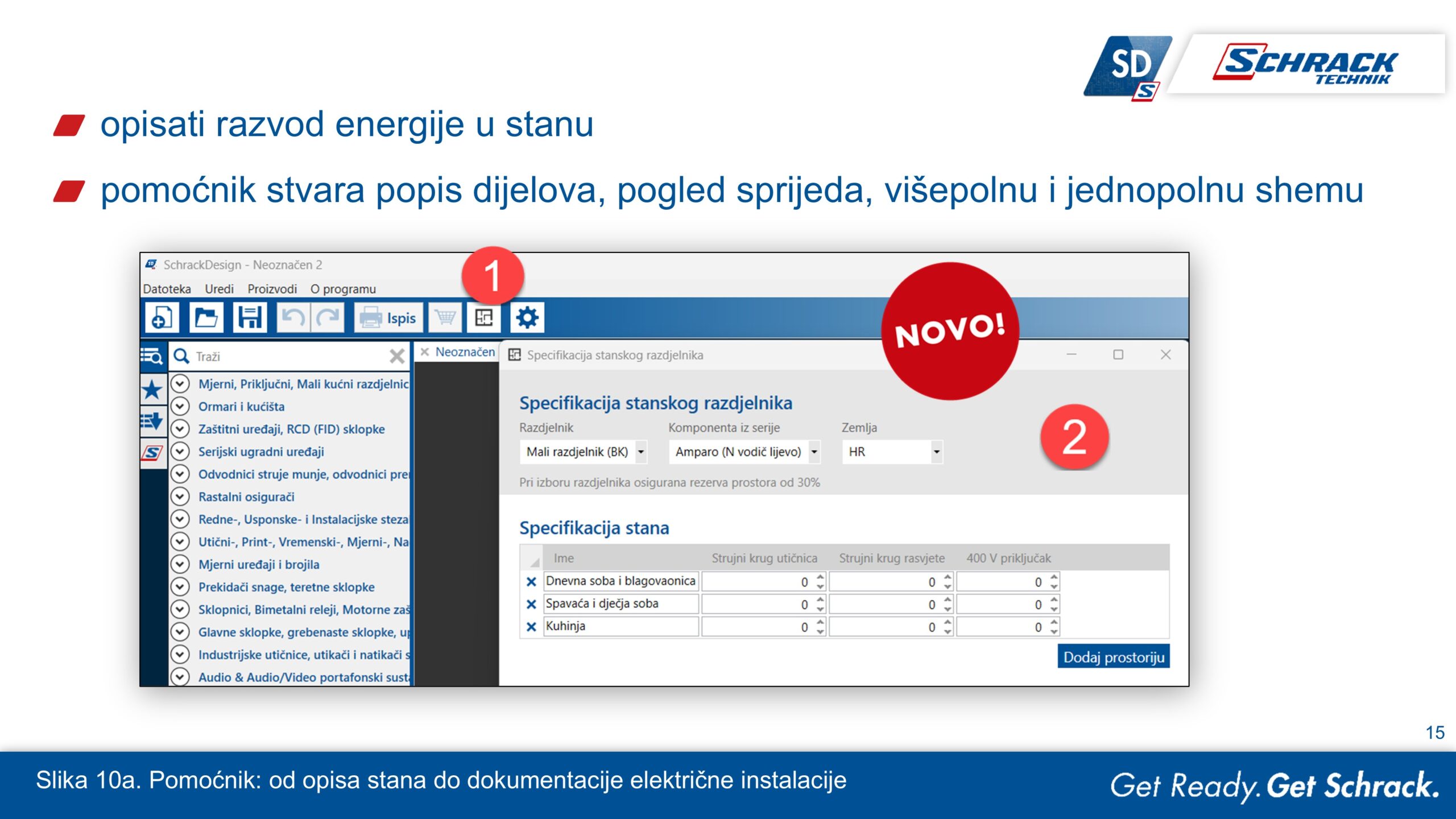

U aktualnoj verziji SD-a (verzija 6.1) uveden je programski pomoćnik kojim se polazeći iz tekstnog opisa strujnih krugova može stvoriti cjelovita dokumentacija razdjelnika za tu električnu instalaciju, slika10a.
Iz projekta u SCHRACK DESIGNu moguće je otisnuti cjelovitu dokumentaciju. Svako tiskanje stara novi jedinstveni broj dokumentacije koji se proteže kroz svaki list dokumentacije uključujući natpisnu pločicu razdjelnika. Dodatno, preko SCHRACK mrežne trgovine može se dobiti jednim klikom ponuda ili se može poslati narudžba za opremu iz projekta. Također moguće je izvesti popis opreme u Excell formatu radi pripreme vlastitog troškovnika u Excellu, slika 11.
Kako do SCHRACK DESIGN-a?
SCKRACK DESIGN se može besplatno preuzeti polazeći od glavne stranice WWW.schrack.hr kako je prikazano na slici 12., a izravno ovdje.
Nakon instalacije programa SCHRACK DESIGN preporčuje se pročitati upute, preuzeti brošura, a na raspolaganju za samoobrazovanje su i brojni video zapisi koji prate novosti kroz razvojne verzije programa, slika 13.
Praktična radionica

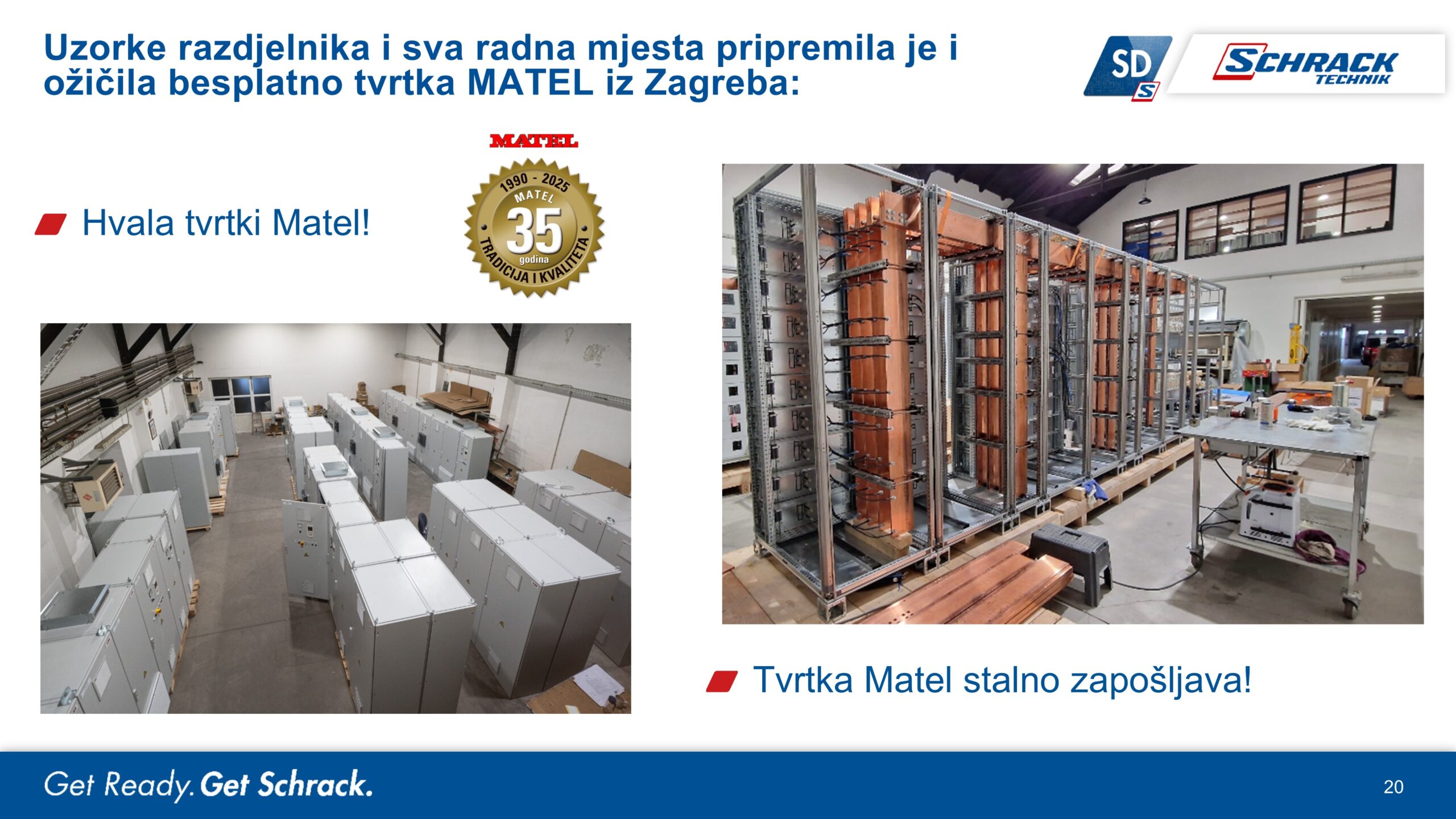

Ove godine pomogla nam je u pripremi radionice tvrtka Matel iz Zagreba. Oni su ožičili, označili i ispitali dva uzorka razdjelnika, a za daljnjih 14 učeničkih razdjelnika, njihovih radnih mjesta u radionici, montirali su i poznačili komponenate u razdjelniku, kao i predožičili osjetnike pokreta i odlagače kartica do stezaljki u razdjelnicima. Ideja je predpripreme razdjelnika da učenici utroše vrijeme na čitanje sheme i ožičenje komponenata prema shemi. Hvala im od srca u naše i u učeničko ime!

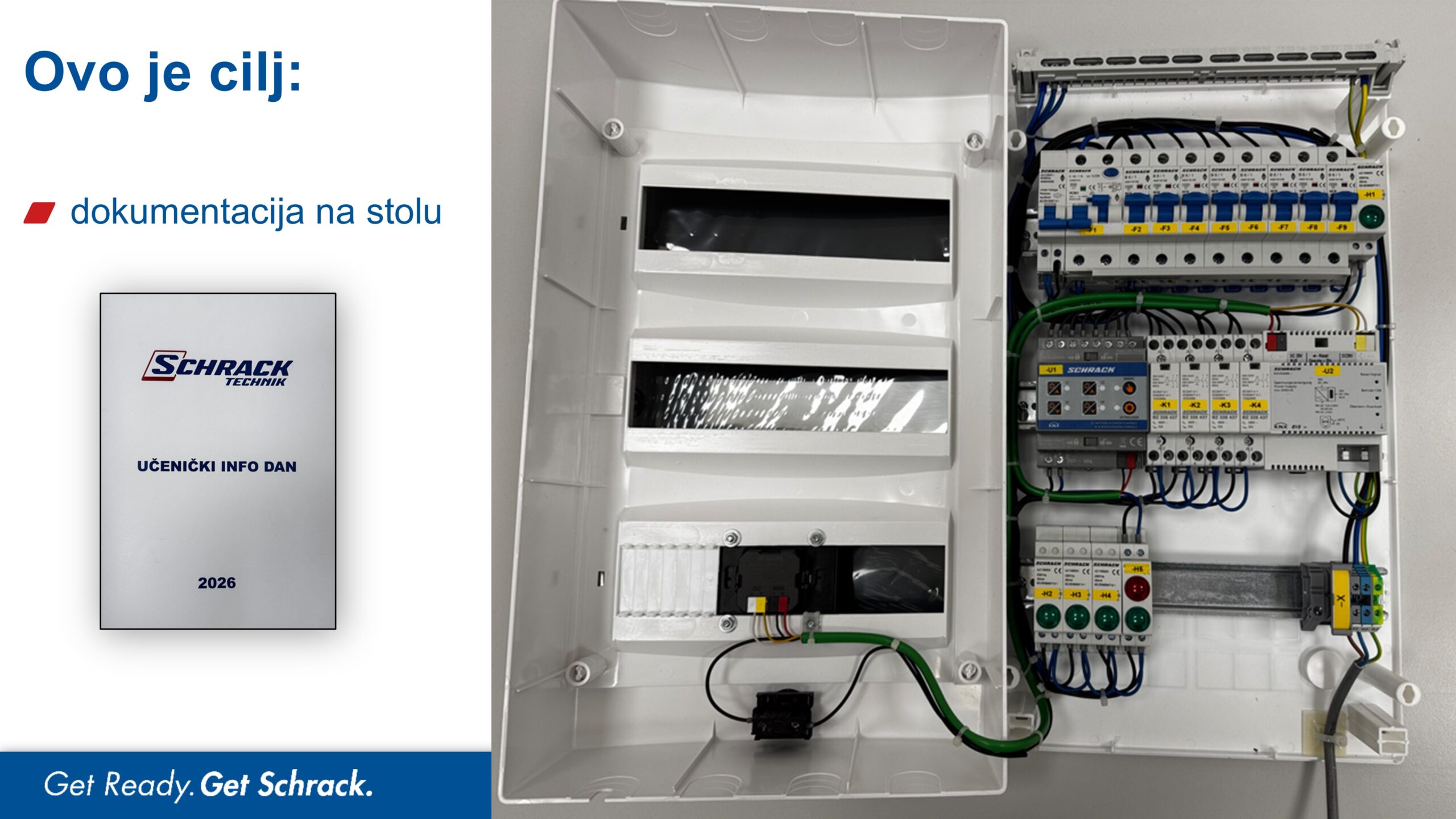

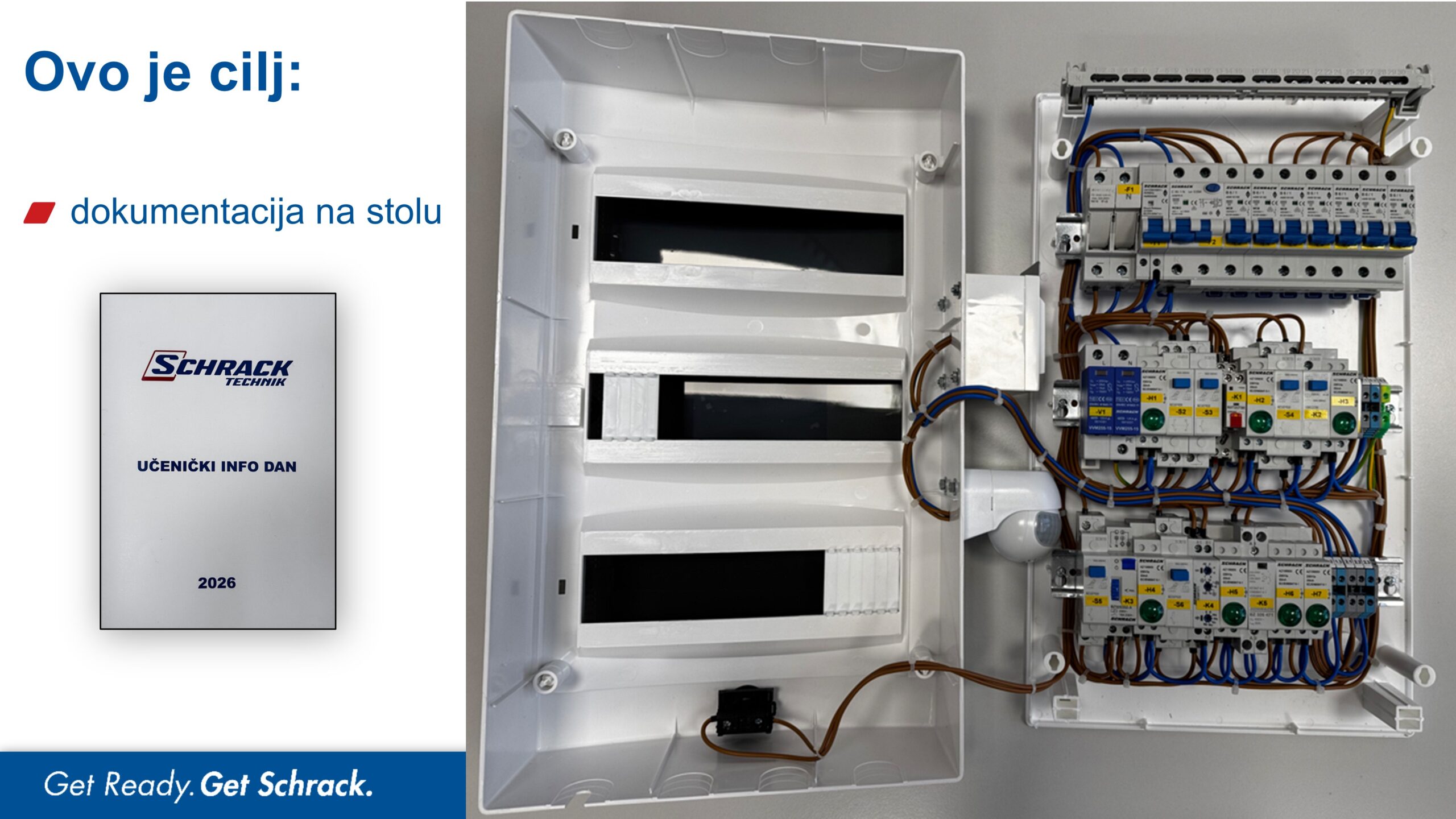

Ovogodišnji cilj bio je ožičiti i ispitati fiunkcionalanost jednog trorednog razdjelnika. Na događanje ponijeli smo jedan cjelovito ožičen i ispitan uzorak razdjelnika, a učenici su dobili dokumentaciju po kojoj su imali zadatak upravo ponoviti takav razdjelnik, tj. napraviti ožičenje na svojim neožičenim razdjelnicima. Za to su dobili potrebne vodiče i tuljke. Osnovni električarski alat donijeli su sa sobom.

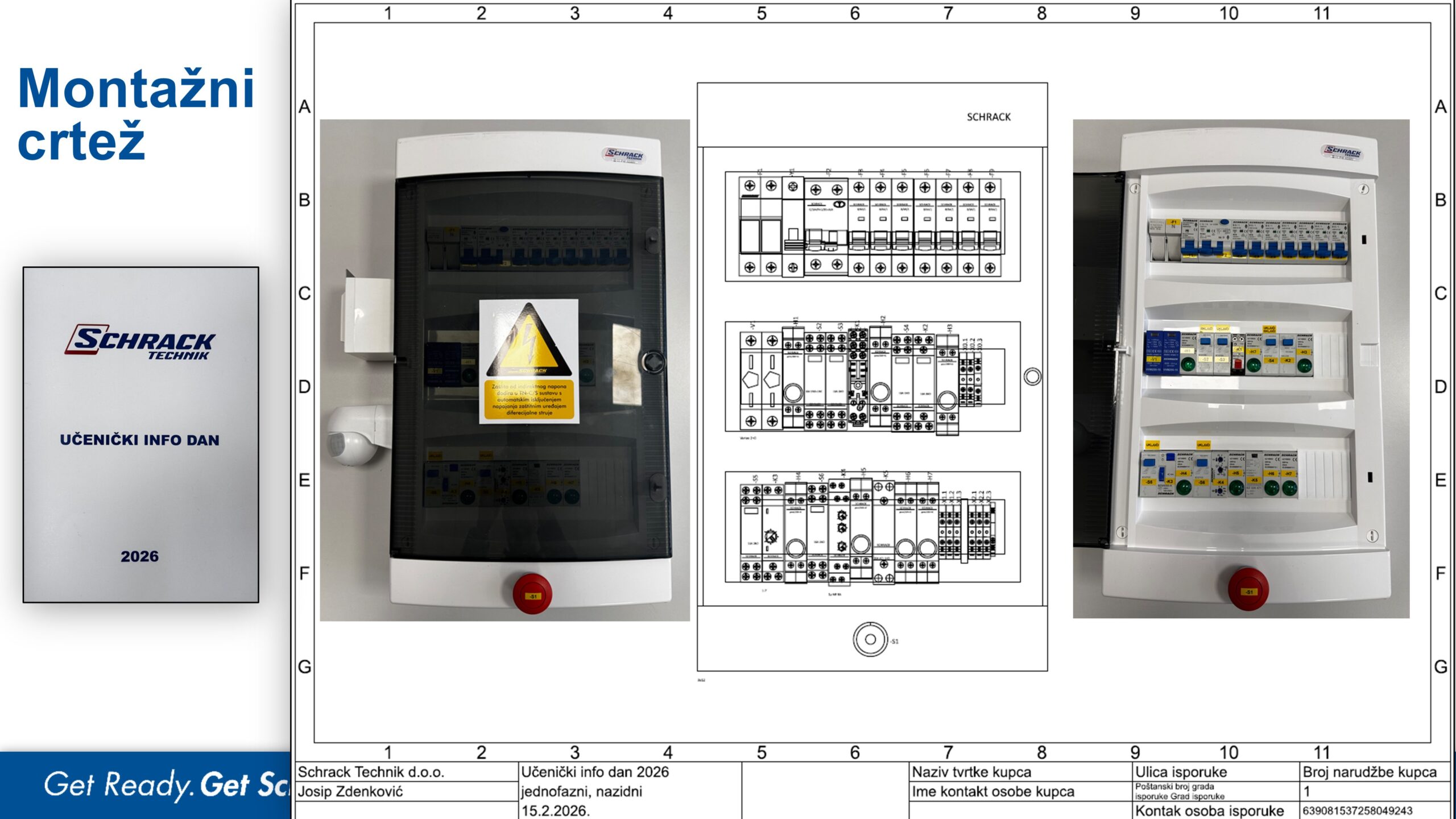

Učenici su najprije se upoznali s dokumentacijom projekta i komponentama već montiranim i označenim u razdjelniku.Tamo gdje je bilo mogućnosti otvoren je i projekt u SCHRACK DESIGN-u.

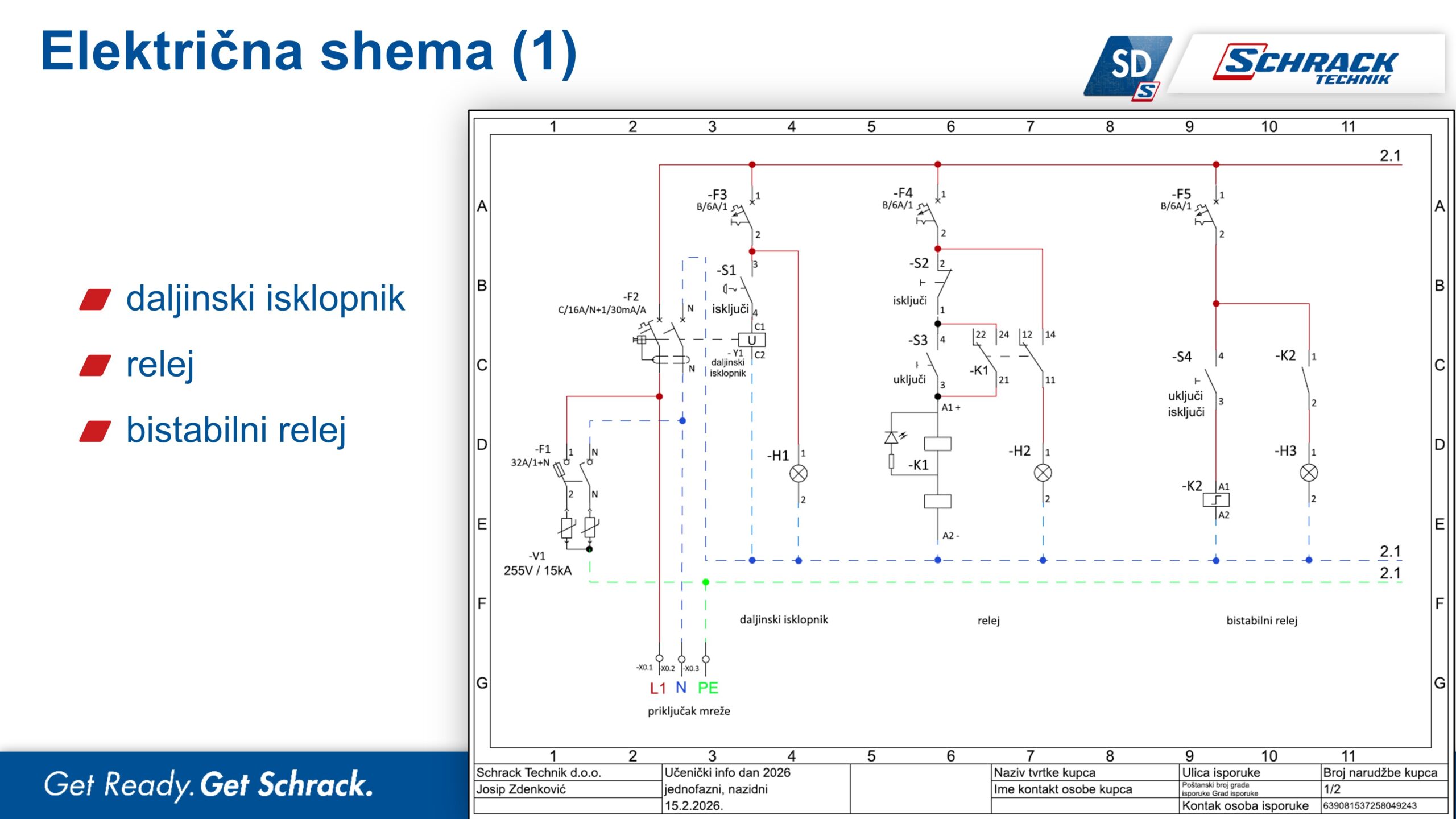

U električnoj sehmi mogli su prepoznati 7 strujnih krugova. To su osnovni i karkateristični strujni krugovi u praksi električnih instalacija. Ovogodišnji fokus bio je na primjeni releja!

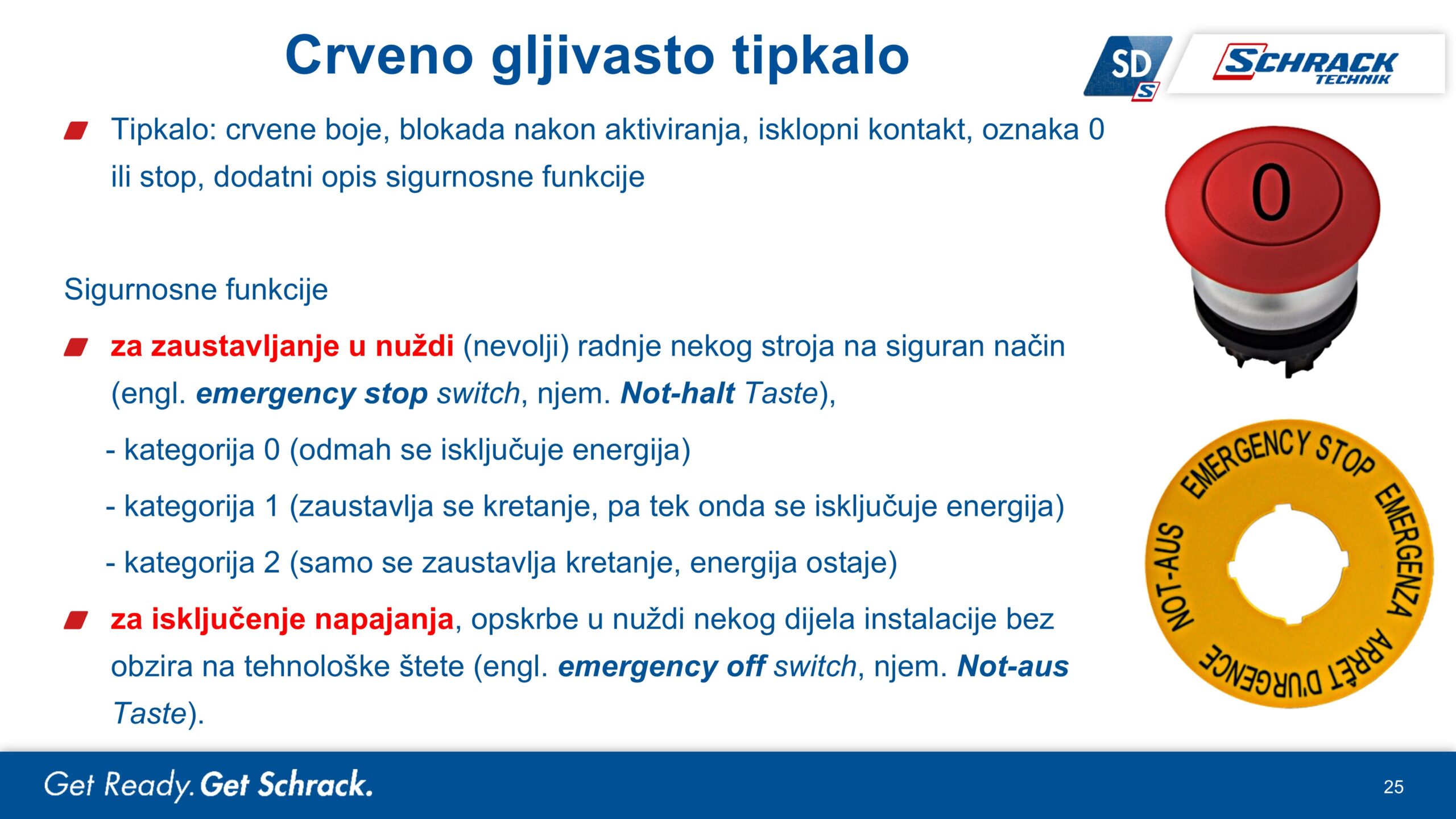

Svaki razdjelnik opremljen je gljivastim tipkalom za isključenje napajanja u nuždi. Pojasnili smo sigurnosne funkcije koje pokriva “gljiva”. Ukazali smo na dvije različite sigurnosne funkcije koje se zbog nerazumijevanja često miješaju: isključenje napajanja (karakteristično za električne instalacije u zgradarstvu) i zaustavljanje u nevolji (karakteristično za električne isntalacije proizvodnih strojeva i linija. Isključenje napajanja ostavlja dio instalacije bez napajajna ne vodeći računa o mogućim tehnološkim štetama zbog isključenja napajanja, naime ovdje se pretpostavlja da se štite ljudski životi pa je možebitna tehnološka šteta nebitna. Zaustavljanje u nevolji razlikuje čak tri podkategorije u kojima se vodi računa kako će se sigurnosno zaustaviti neki stroj i tek u najekstremnijoj, nultoj kategoriji se trenutačno isključuje napajanje jer su ugroženi ljudski životi, a tehnološka šteta se ne razmatra. Zaustavljanje u nevolji u kategorij 1 ima za cilj prvo sigurno zaustaviti kretanje, a tek onda isključiti napajanje. Zaustavljanje u nevolji u kategoriji 2 ima za cilj sigurno zaustaviti kretanje pri čemu se niti nakon zaustavlljanja stroja ne mora isključiti napajanje.
Daljinski isklopnik

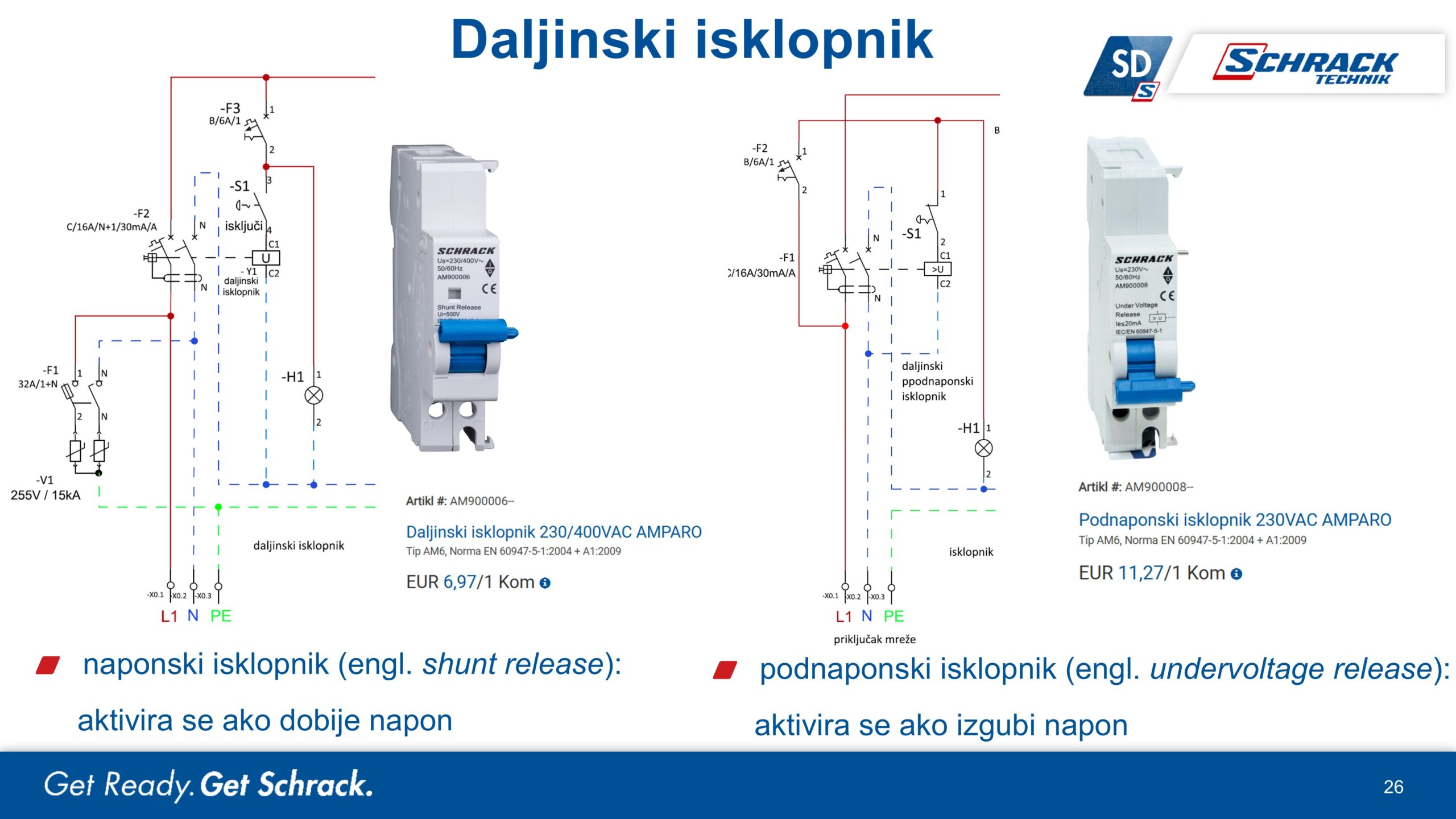

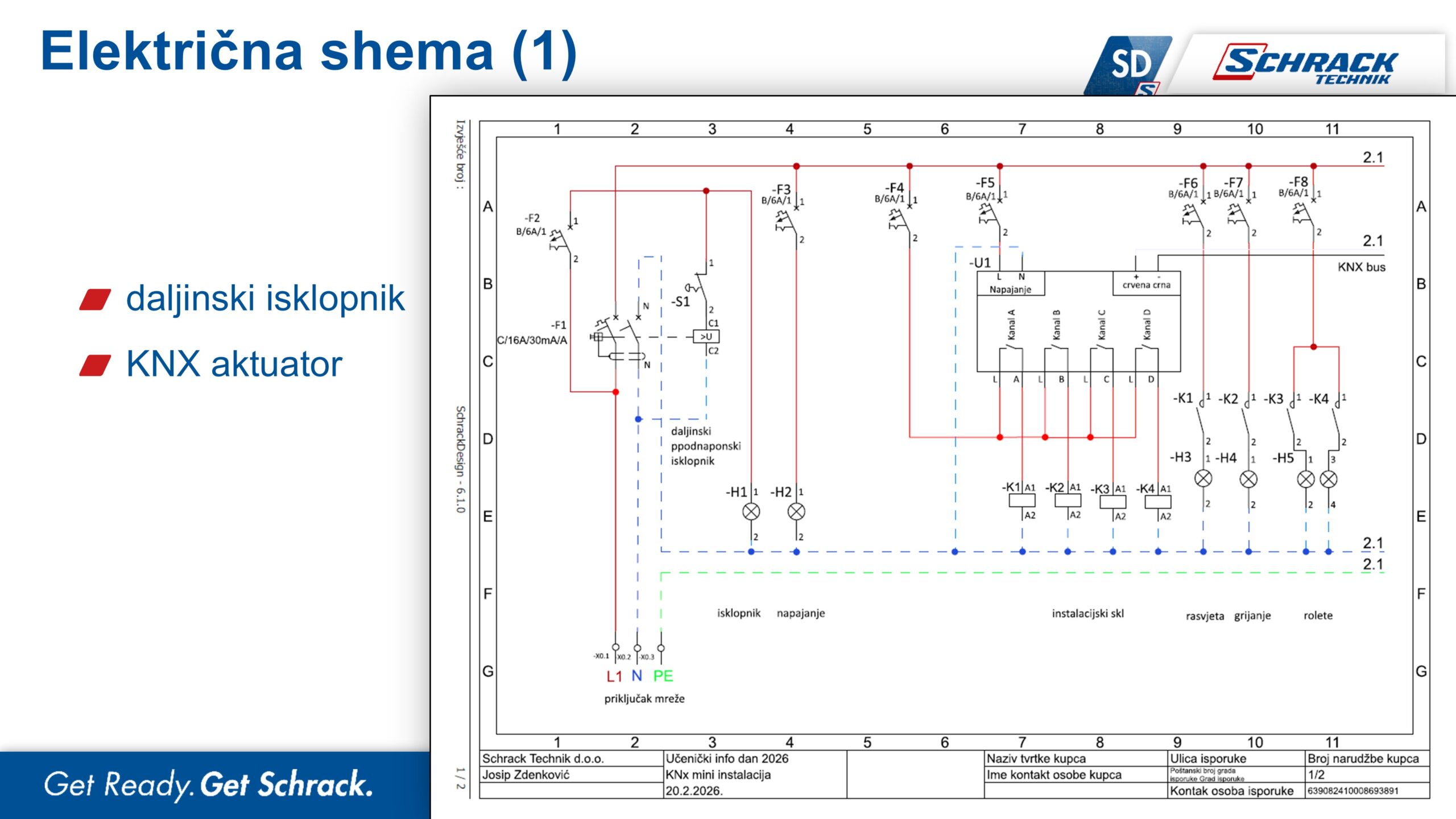

Prvi strujni krug posvećen je primjeni daljinskog isklopnika koji se aktivira gljivastim tipkalom i djeluje na ručicu RCD sklopke. Objašenjeni su tipični spojevi naponskog i podnaponskog isklopnika. Naponski isklopnik djeluje ako na njegov svitak dođe upravljački napon, a podnaponski isklopnik djeluje ako njegov svitak izgubi napon.
Relej

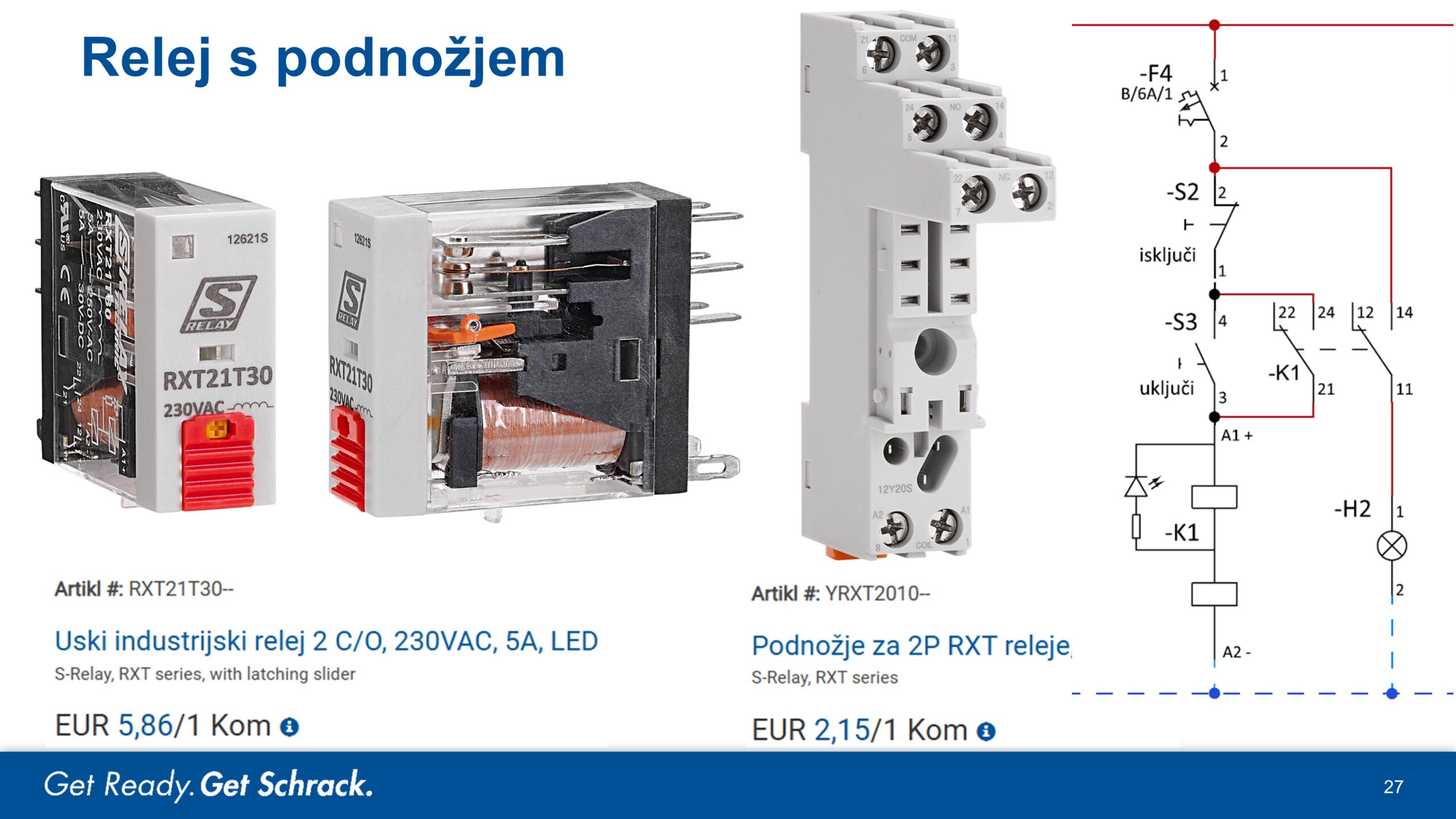

Drugi strujni krug je tipičan spoj releja s dva tipkala, tipkalom za isključenje i uključenje kontakata releja. Pritiskom na tipkalo uključi svitak releja dobiva napon, relej djeluje, tj uklopni kontakt se zatvara i premošćuje tipkalo uključi. Stoga po otvaranju kontakata tipkala uključi relej ostaje uključen – kaže se da je relej u spoju samodržanja. Pritiskom na tipkalo isključi svitak ostaje bez napona i relej se vraća u prvobitno stanje. Pokazana je i crvena ručica kojom se relej mehaniočkim pomakom dovodi u uključeno stanje, a bez primjene upravljačkog napona.
Podsjetili smo kako je Schrack davnih, davnih godina izmislio kružno podnožje releja. Schrack je nekada proizvodio elektronske cijevi pa je logiku kružnog spojnog podnožja elektronske cijevi primijenio i na relej. Danas se to čini tako logično i trivijalno, ali trebalo se sjetiti! Možda niste znali, Schrack kao tvrtka postoji više od 100 godina i ima među prvima na svijetu patente iz područja RCD sklopki, a u Hrvatskoj je prisutan preko 30 godina.

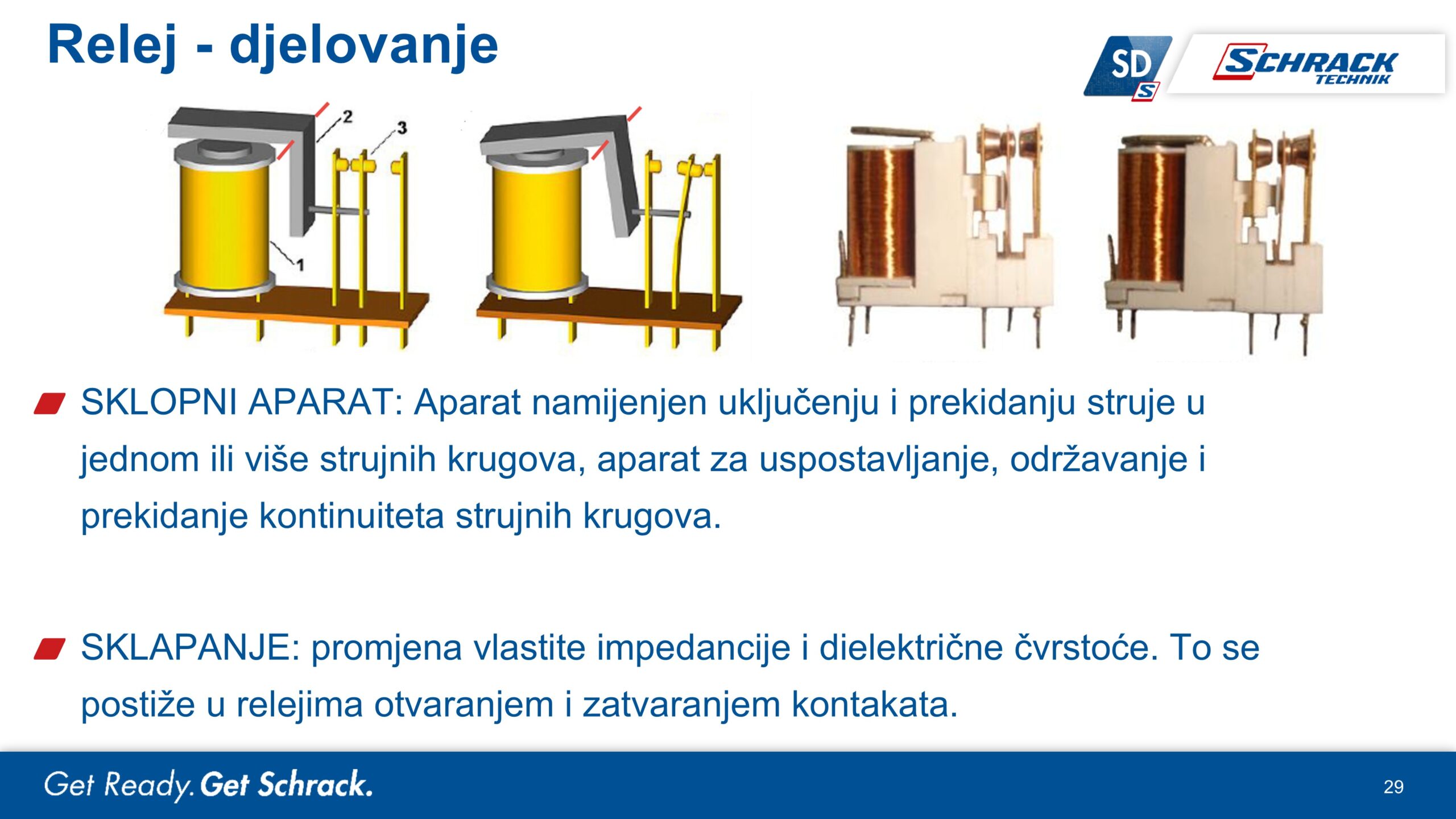

Podsjetili smo što je relej.

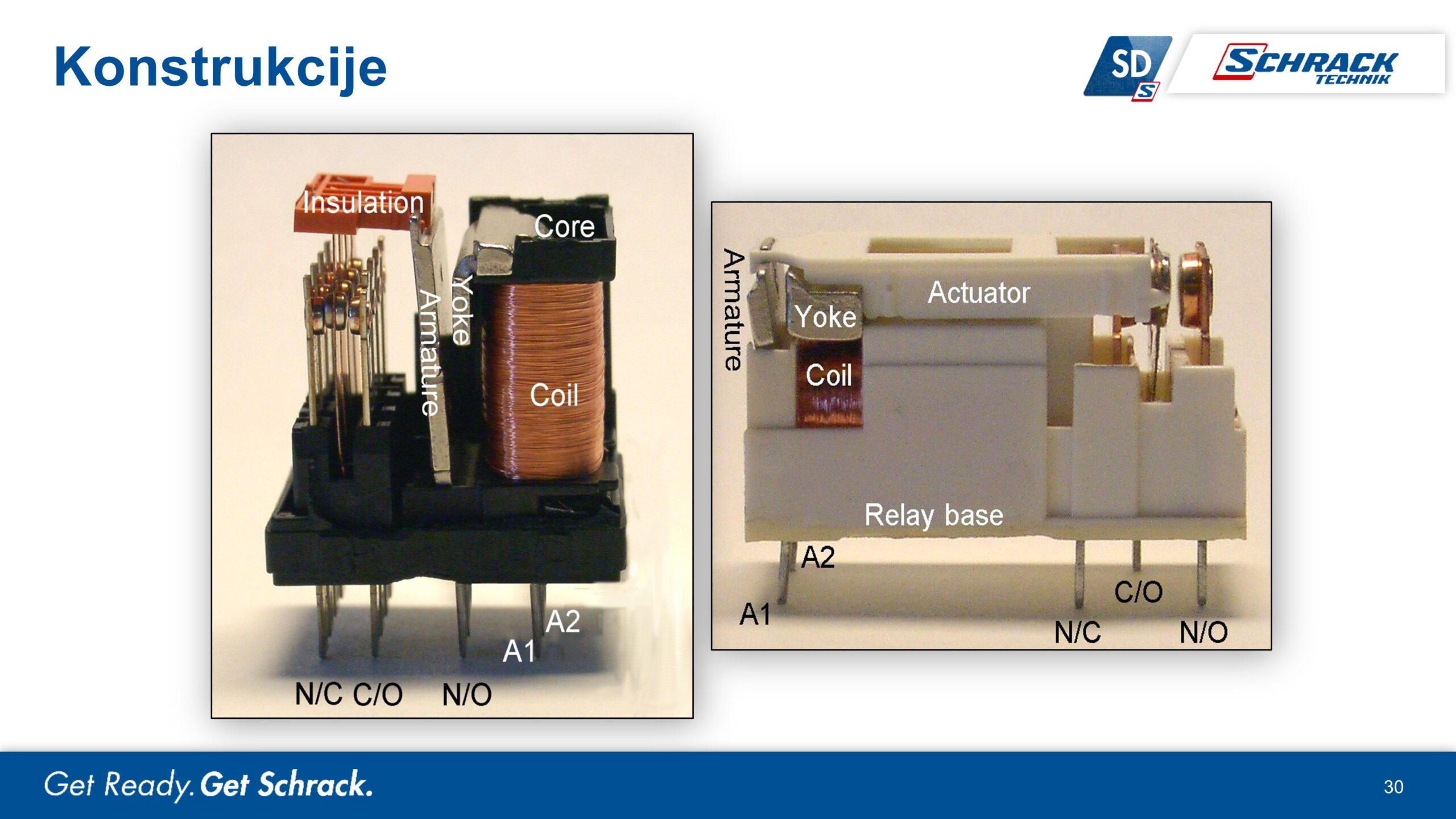

Ukazali smo na razne konstrukcije releja – konstrukcija prati smještaj svitka uspravno ili vodoravno! Relej u pravilu izabiremo kroz par veličina koje nas vode prema nekoliko glavnih primjena.

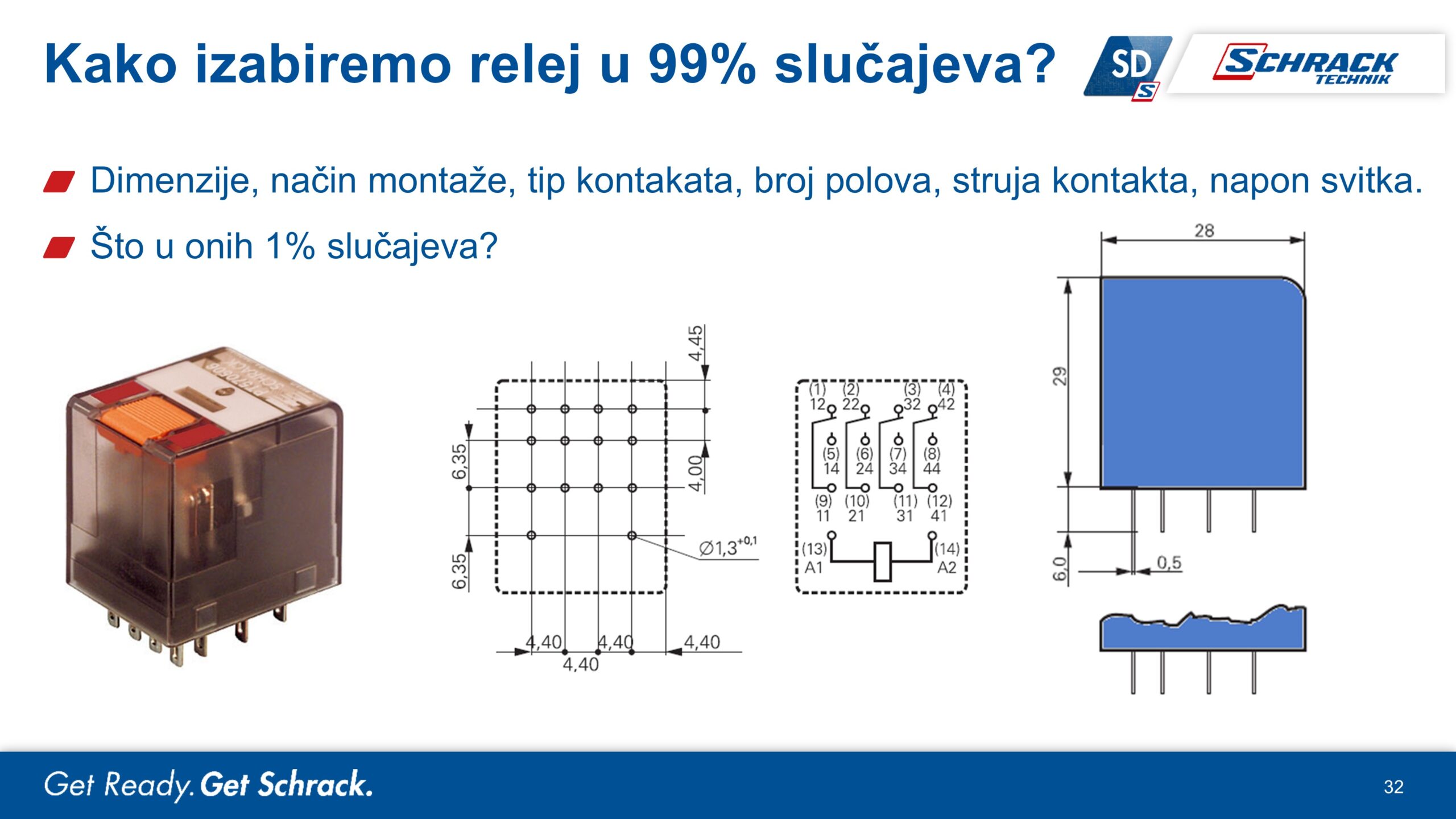

Zapitali smo se kako se izabire relej? Obično je to preko izmjera, načina montaže, vrste kontakta, broja polova i upravljačkog napona svitka. No tu nije kraj osnovnog znanja o relejima!

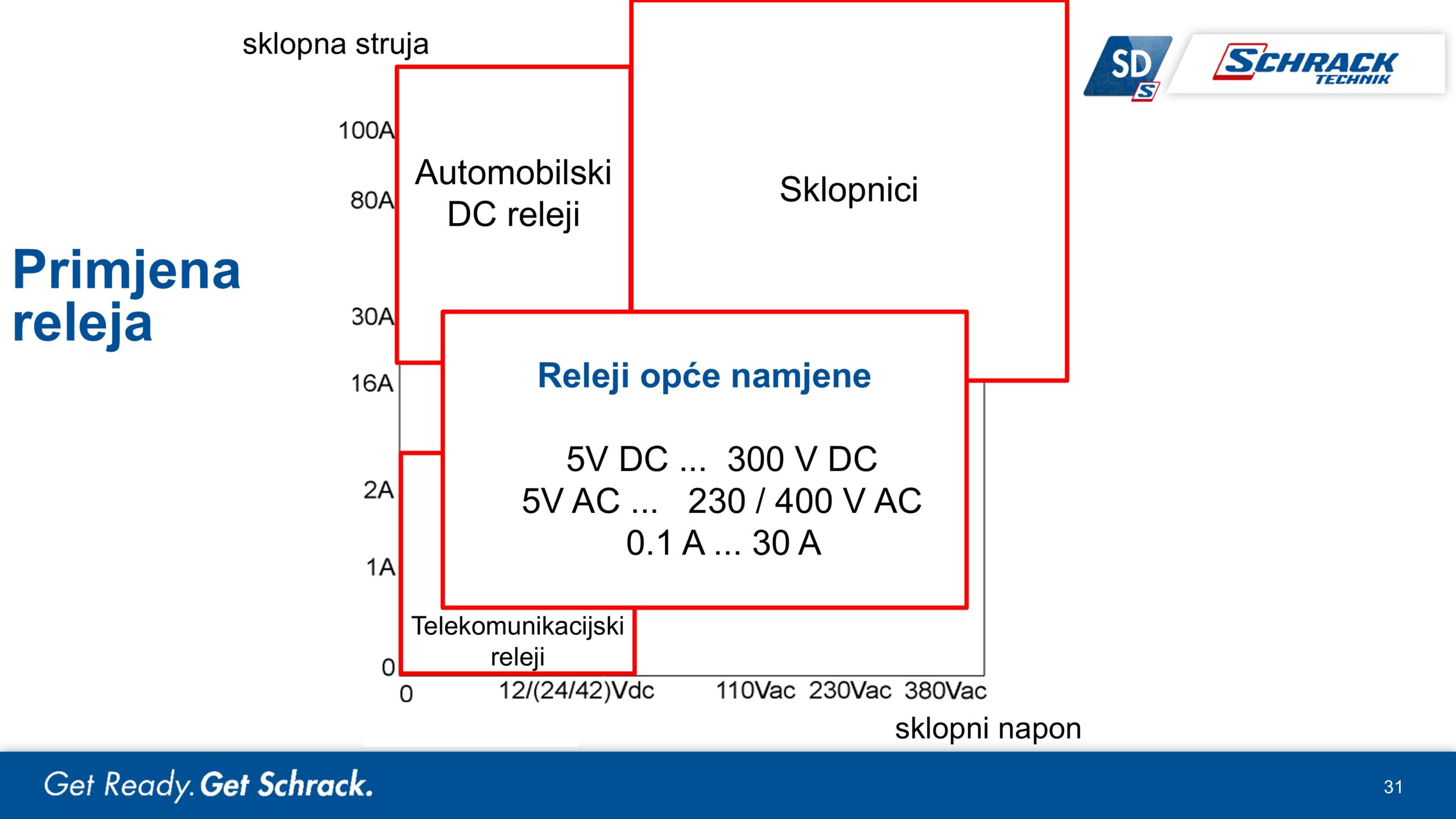

Releji se primjenju u auto industriji, telekomunikacijama, elektroenergetici, a područje primjene može se odlično procijeniti kroz veličinu sklopne struje i napona.
Ponekad ipak tih par osnovnih parametara nije dovoljno i potrebno je malo detljnije upoznati relej, tj. njegove kontakte, svitak, priključke, zaštitne komponente itd.
Struja kroz kontakte prolazi samo malim dijelom površine kontakata, tj. električkim kontaktom, pa struje u ostalom dijelu kontakata teku u suprotnim smjerovima. To pak dovodi do odbojne sile koja teži rastavljanju kontakta! Ta se sila mora nadvladati da bi kontakti bili trajno zatvoreni i spojeni!
Svaki prolaz struje zagrijava kontakt, bitno je da kontakt ima što manji otpor! Bitno je i da ima malo treperenje tj. jaku silu koja drži kontkate zatvorene. Ali upravo zbog potrebne sile bitno je i da ima lošu zavarljivost. Pri iskrenju pri sklopnim pojavama kontakt se tali, dodatna sila ga pritišće da se drži zatvoren – dakle upravo su idealni uvjeti da kontakti ostanu neželjeno stalno zavareni. Iskrenje u sklopnim pojavama uključenja i isključenja djeluje na trošenje kontakata i smanjuje mu trajnost.
Električni luk pri uključenju je sličan točkastom zavarivanju, a pri isključenju elektrolučnom zavarivanju.

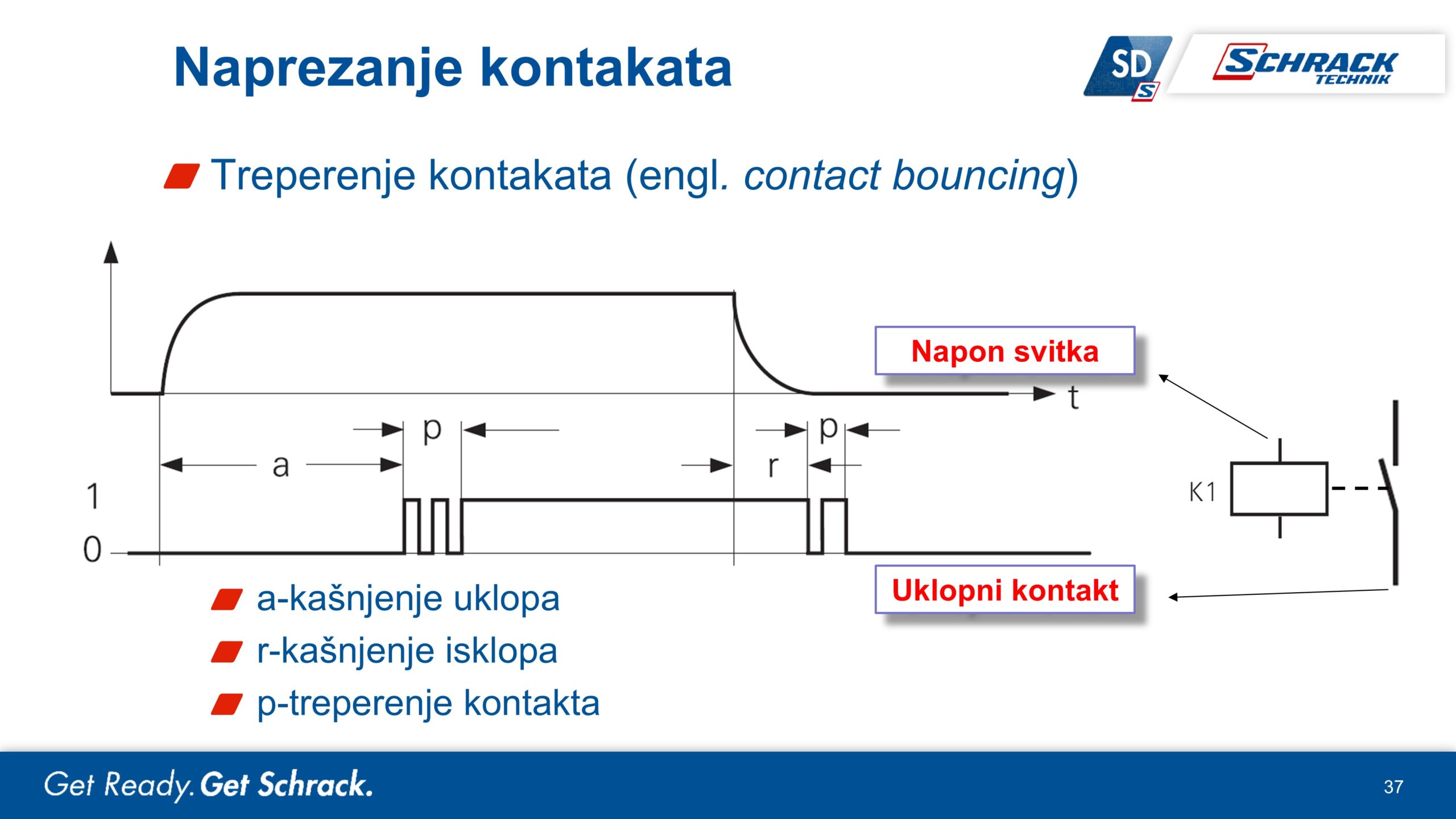

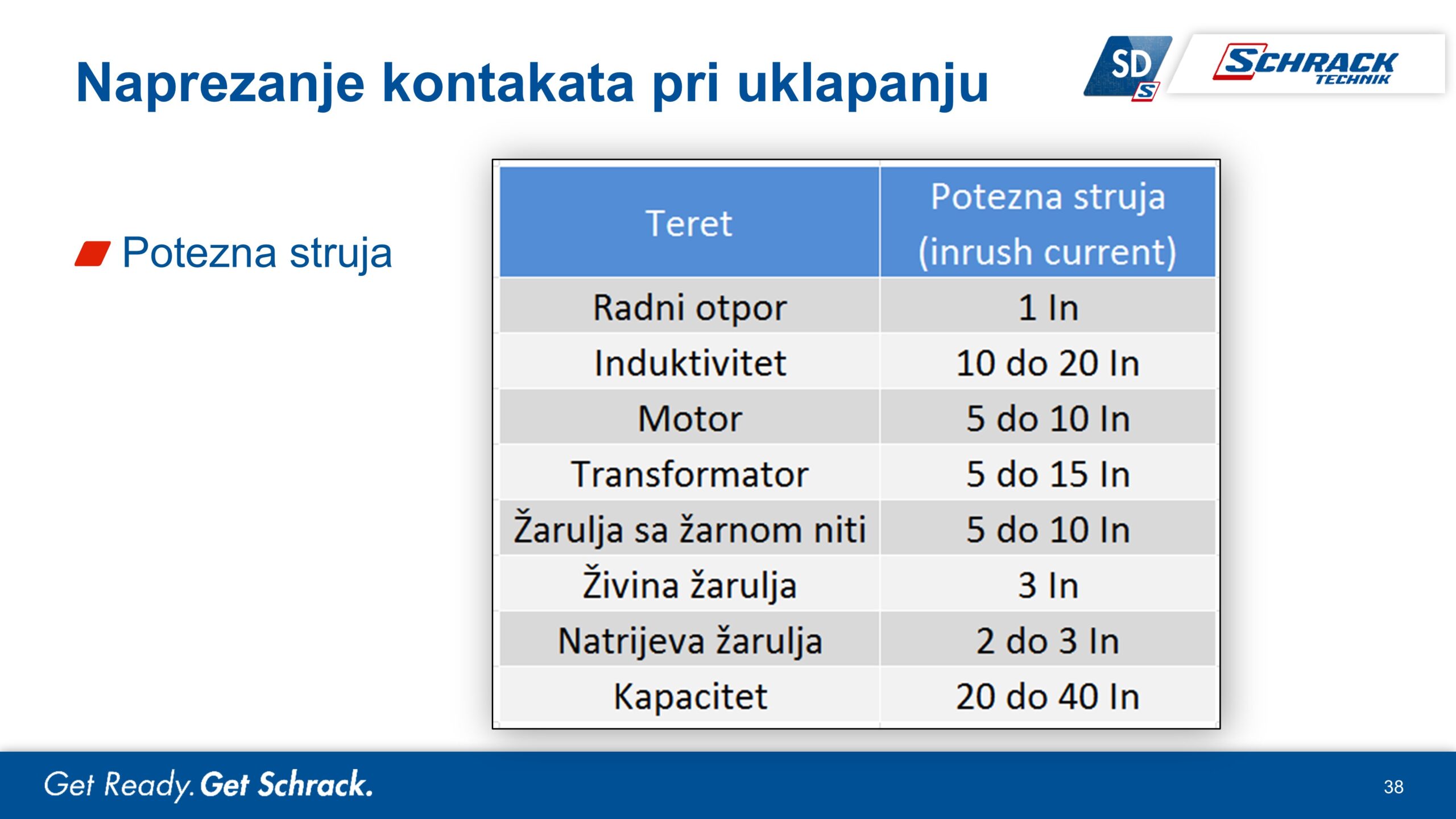

Kontakati pri uključenju i isključenju se pojačano naprežu jer poskakuju, trepere, stvarajući tako dodatne i povoljne uvjete za međusobno zaarivanje. Dobro je imati na umu i da električni spoj kasni za upravljačkim nalogom.
Pri zatvaranju kontakata, tj uključenju trošila u strujni krug nužno je poznavati karakter trošila. Kontakti pri uključenju radnog trošila bit će napregnuti s nazivnom strujom trošila, dok će induktivna ili kapacitivna trošila naprezati kratkotrajno kontakte poteznim strujama i do 40 puta većim od nazivne struje, što djeluje na trajnost kontakata.

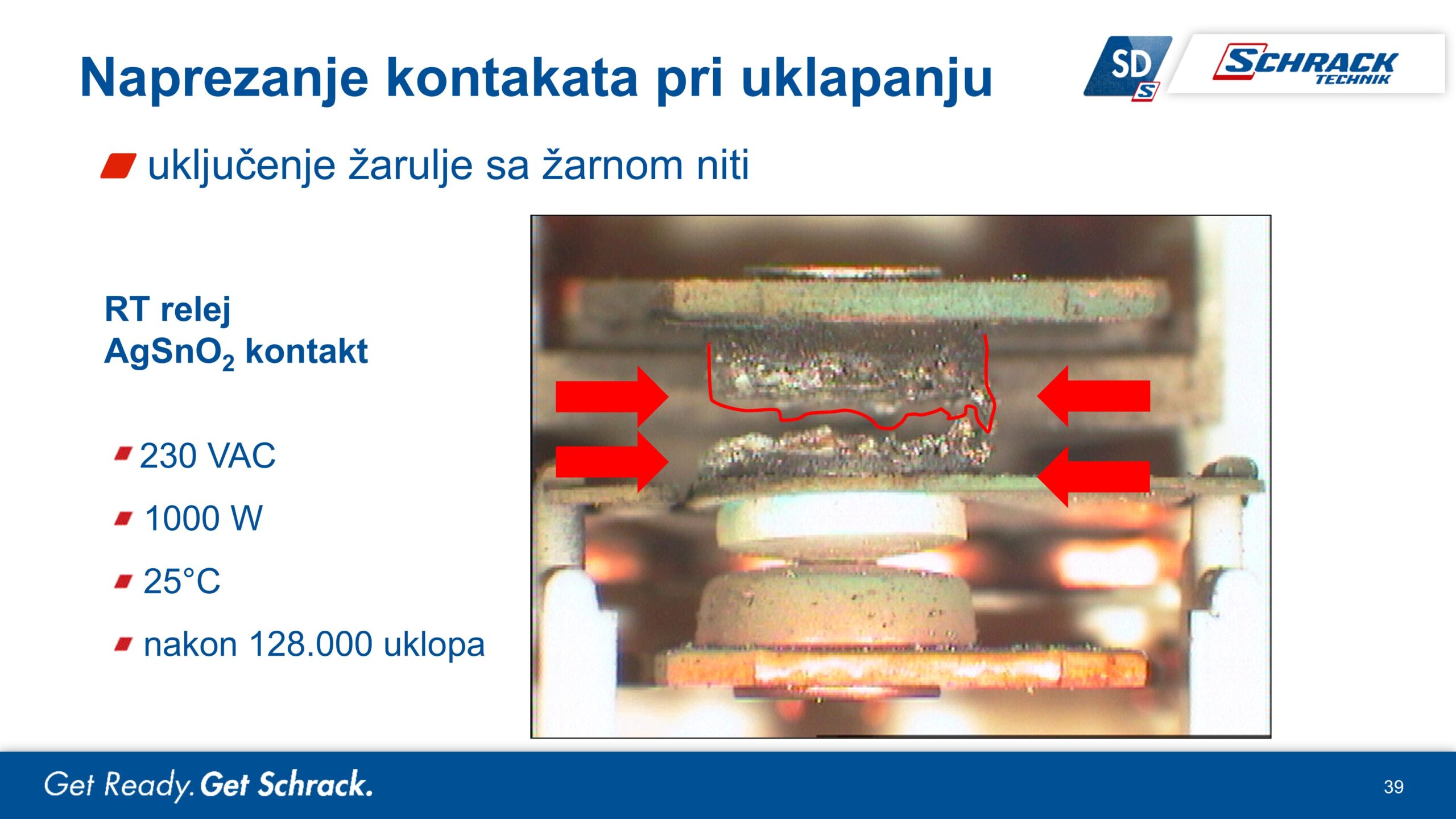

Na slici dolje vidi se uočljivo istrošeni kontakt nakon 128.000 uklopa radnog trošila. No to je posve normalno jer kontakt ima konačni životni vijek.

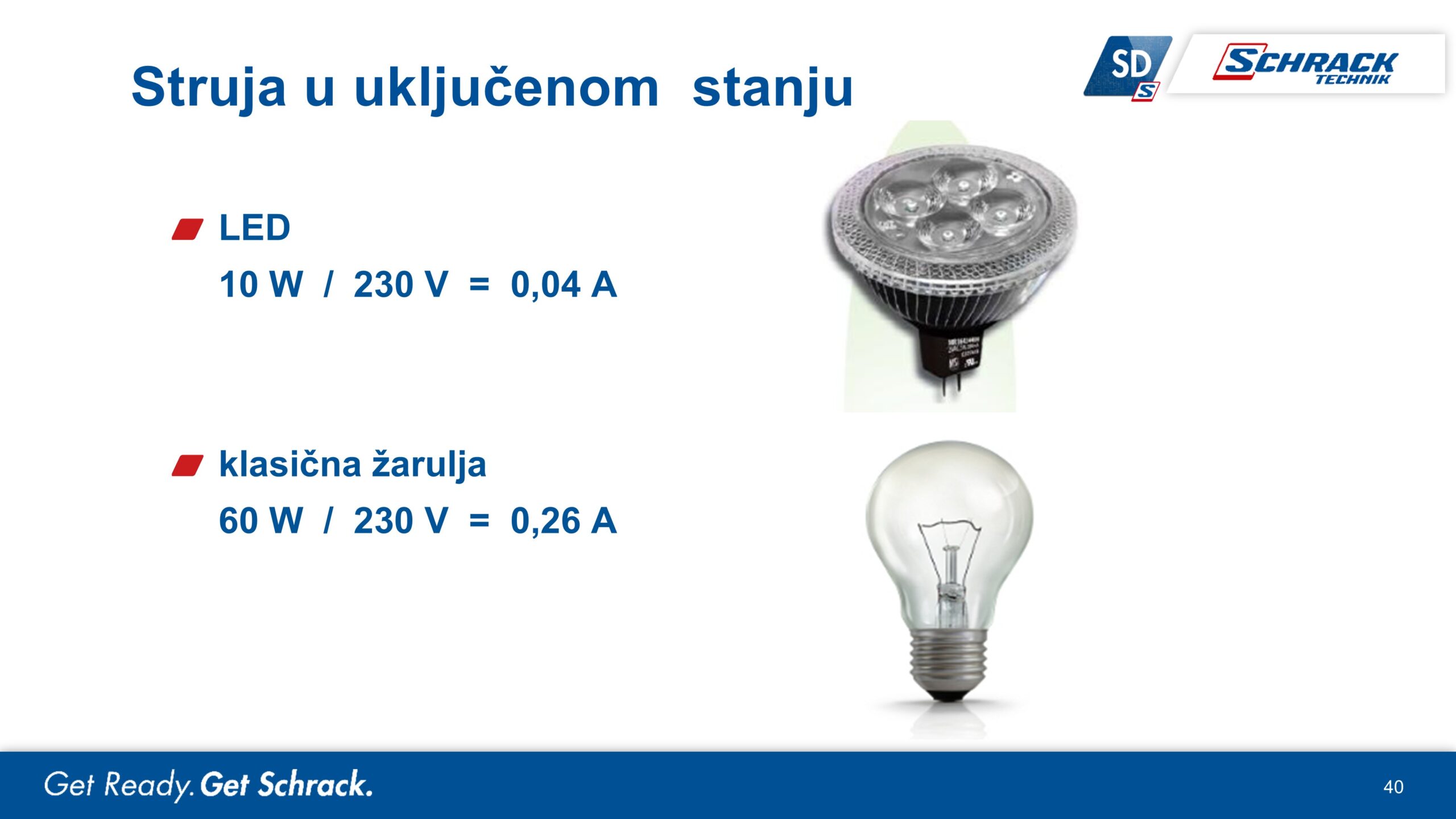

Kako danas uobičajeno rabimo LED izvore svjetlosti prva pomisao je da zbog male električne snage za istu rasvijetljenost oni zanemarivo troše kontakte kojima se uključuju na napajanje.

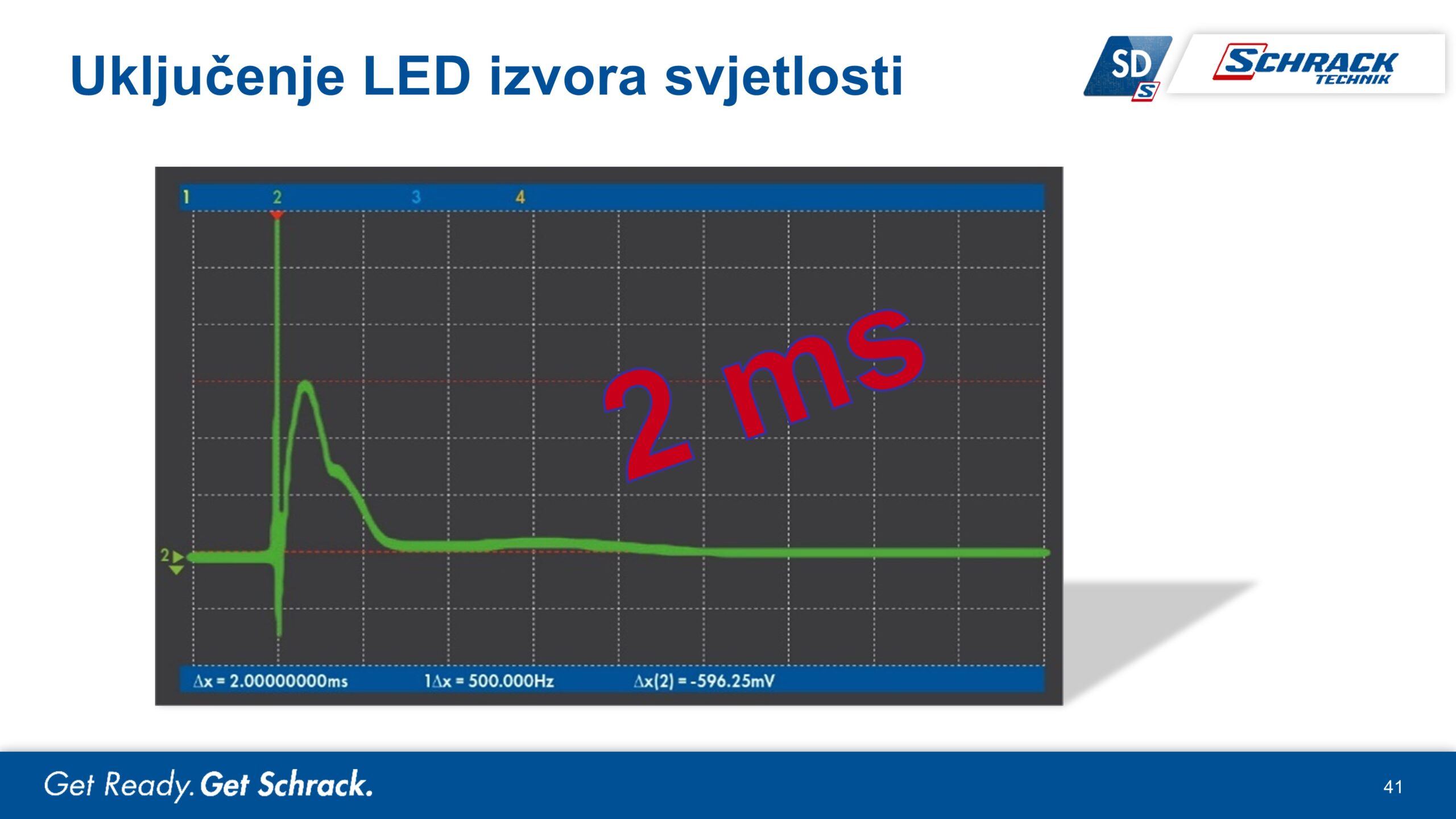

No pogleda li se precizno proces uključenja LED izvora, tj pobudnog sklopa LED izvora svjetlosti, može se uočiti da pri uključenju dolazi do velike kratkotrajne potezne struje.

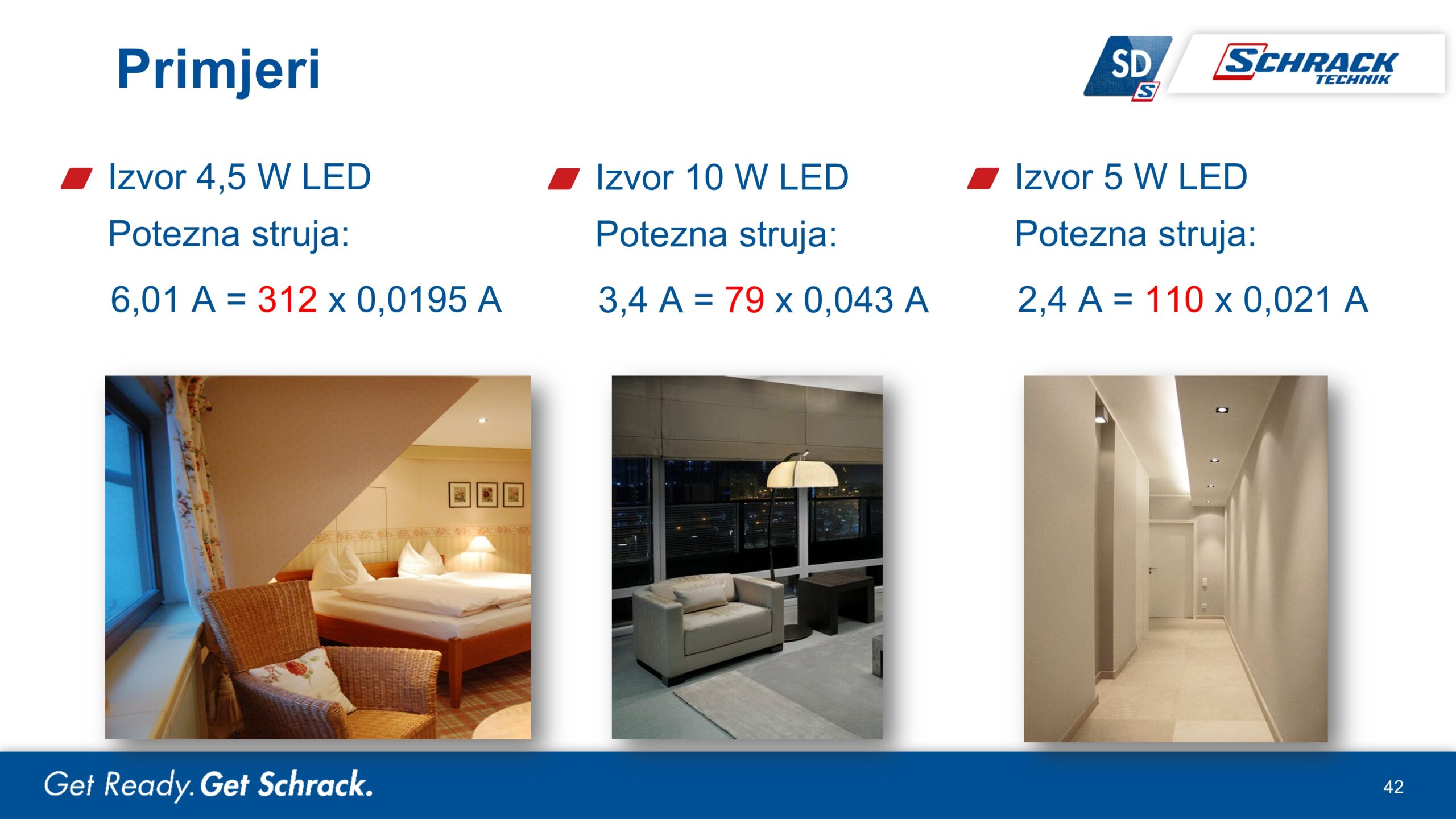

Na slici dolje konkretni su primjeri LED izvora gdje kratkotrajna potezna struja pri uključenju može dosegunti iznose i nekoliko stotina puta veće od iznosa nazivne struje!
Zato se za uključenje LED izvora svjetlosti mogu primjenjivati namjenski releji koji su dimenzionirani za udare potezne struje i mogu ih podnijeti bez oštećenja, tj ubrzanog starenja kontakata. Takvi releji su ipak onda i nešto skuplji od običnih.

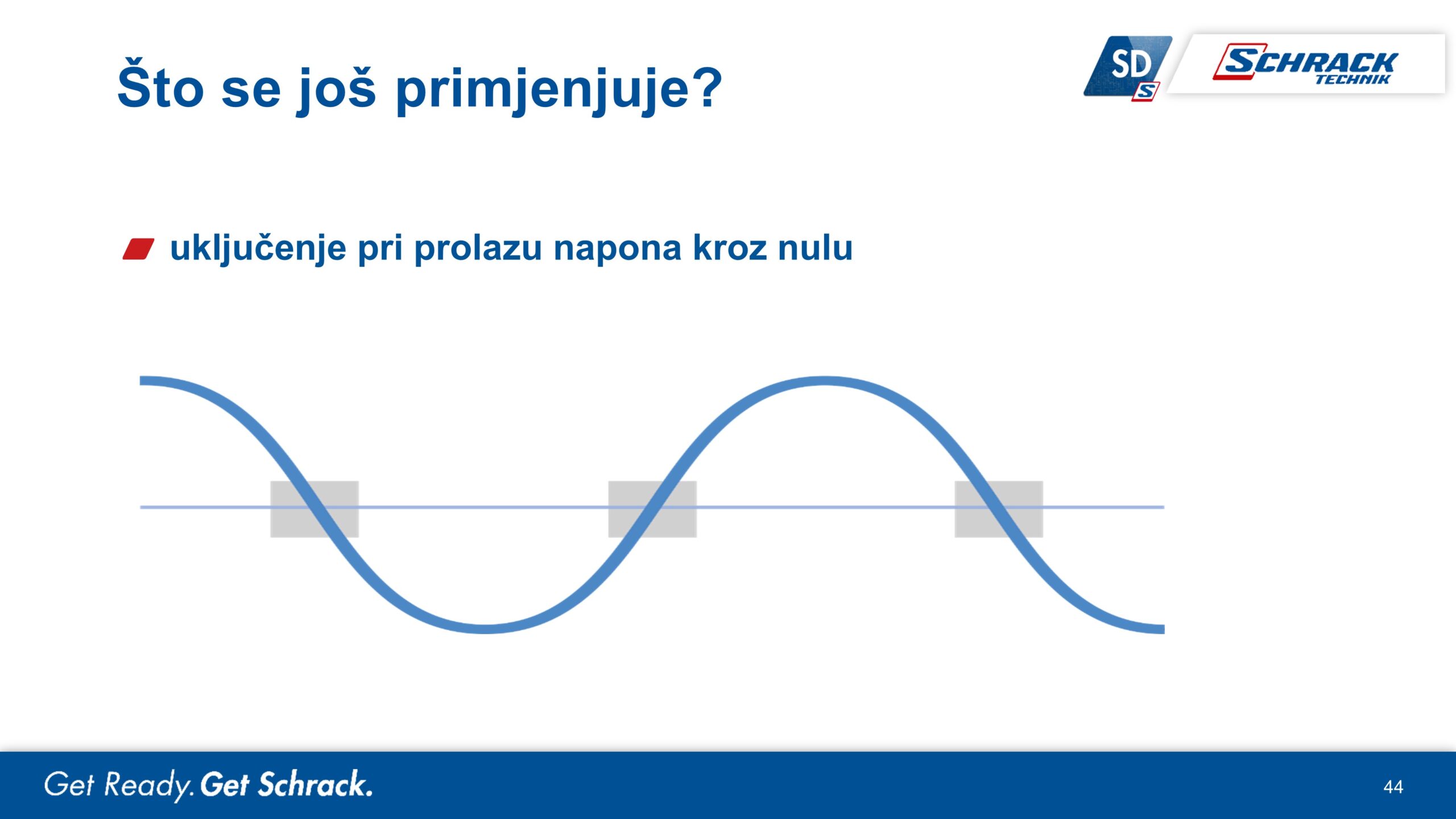

Jedna od metoda kojom se može smanjiti udar struje je praćenje prolaza valnog oblika napona i uključenje trošila u trenutku dok napon trošila prolazi kroz nulu.To se postiže primjenom elektroničkih sklopova u predsopjnim napravama trošila.

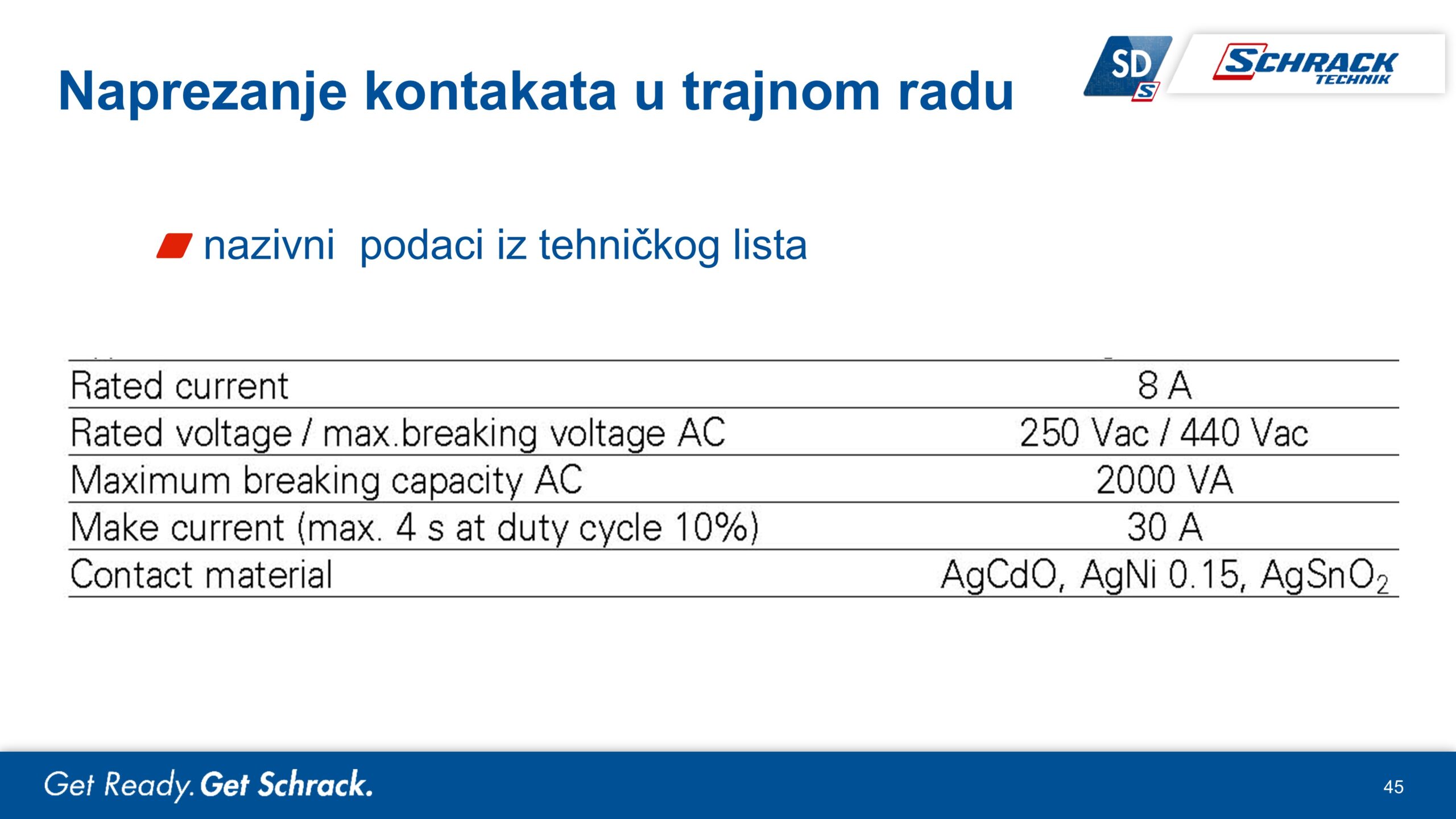

Uvijek je bitno pogledati tehnički list i nazivne podatke kontakata releja. Tu se može pronaći koliko uz neku nazivnu struju relej može kratkotrajno podnijeti u procesu uključenja trošila i u kojem trajanju, tj. pod kojim uvjetima.

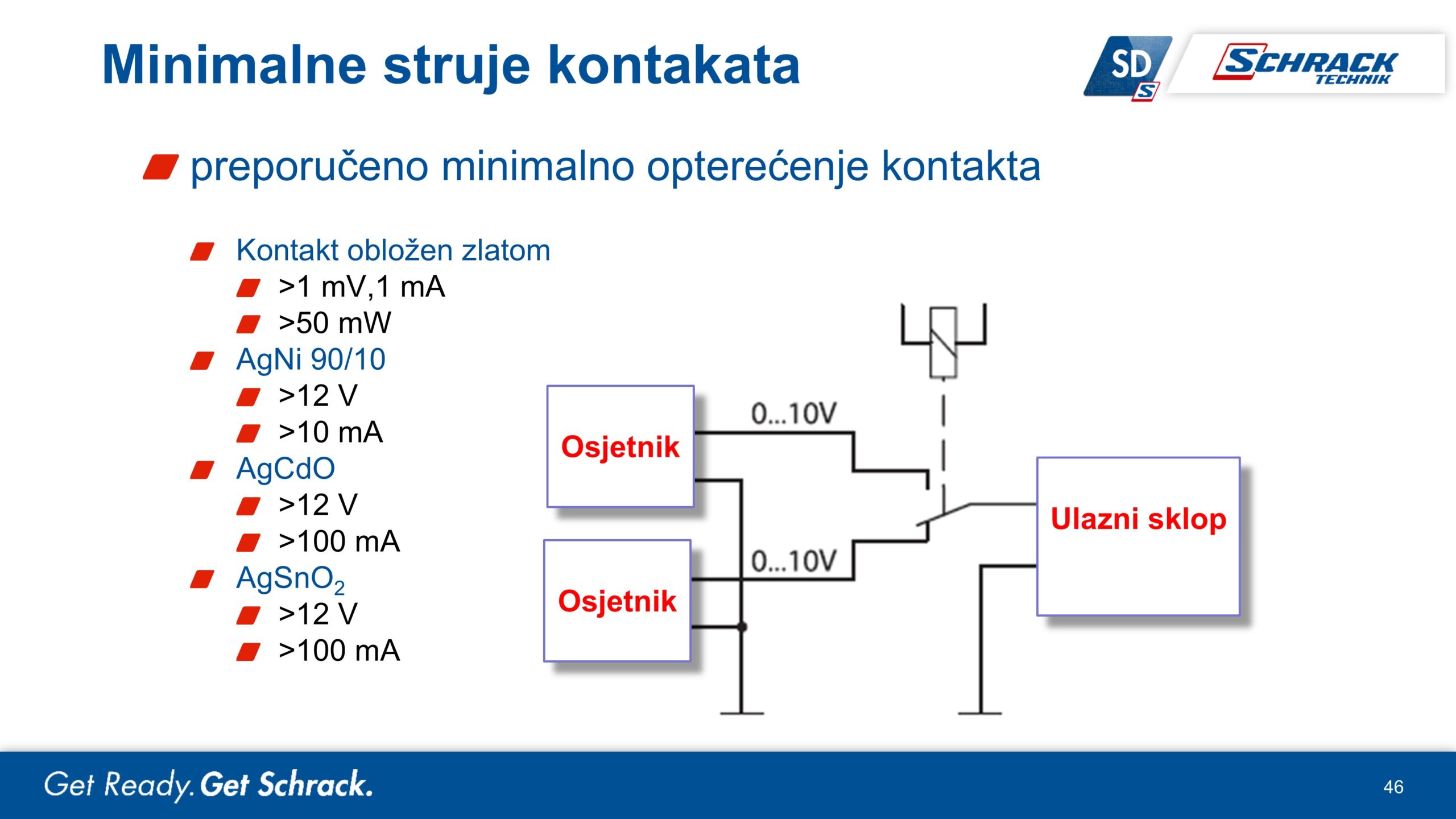

Osim nazivne struje kontakata bitno je znati kolika je i minimalna struja u stanju vođenja. Ako je ona premala za određenu izvedbu kontakta, tada kontakt neće biti pouzdan i može doći do prekidanja strujnog kruga. U struci se kaže da se kontakt “čisti” prolaskom struje. Ako je struja premala kontakt postaje nečist i zapravo smanjeno provodljiv pa željeni signal neće proći kroz relejni kontakt. To posebno dolazi do izražaja ako se relejom želi voditi tipično male struje osjetnika. Na slici je primjer gdje se relejnim kontaktom izabire jedna od dvije vrijednosti koja se dobiva iz osjetnika (primjerice iz dva potenciomentra kojima se zadaje brzina vrtnja motora!). Ako ulazni sklop ciljnog uređaja ima veliki ulazni otpor i ne povlači struje veće od nekoliko mA, preporučuje se primjena releja koji su za to namijenjeni, tj. primjena releja s pozlaćeniom kontaktima. Potrebno je dobro pročitati tehnički list koja je minimalna struja koja se dozvoljava za konkretan tip kontakta i onda odabrati relej s potrebnim tipom kontakata.

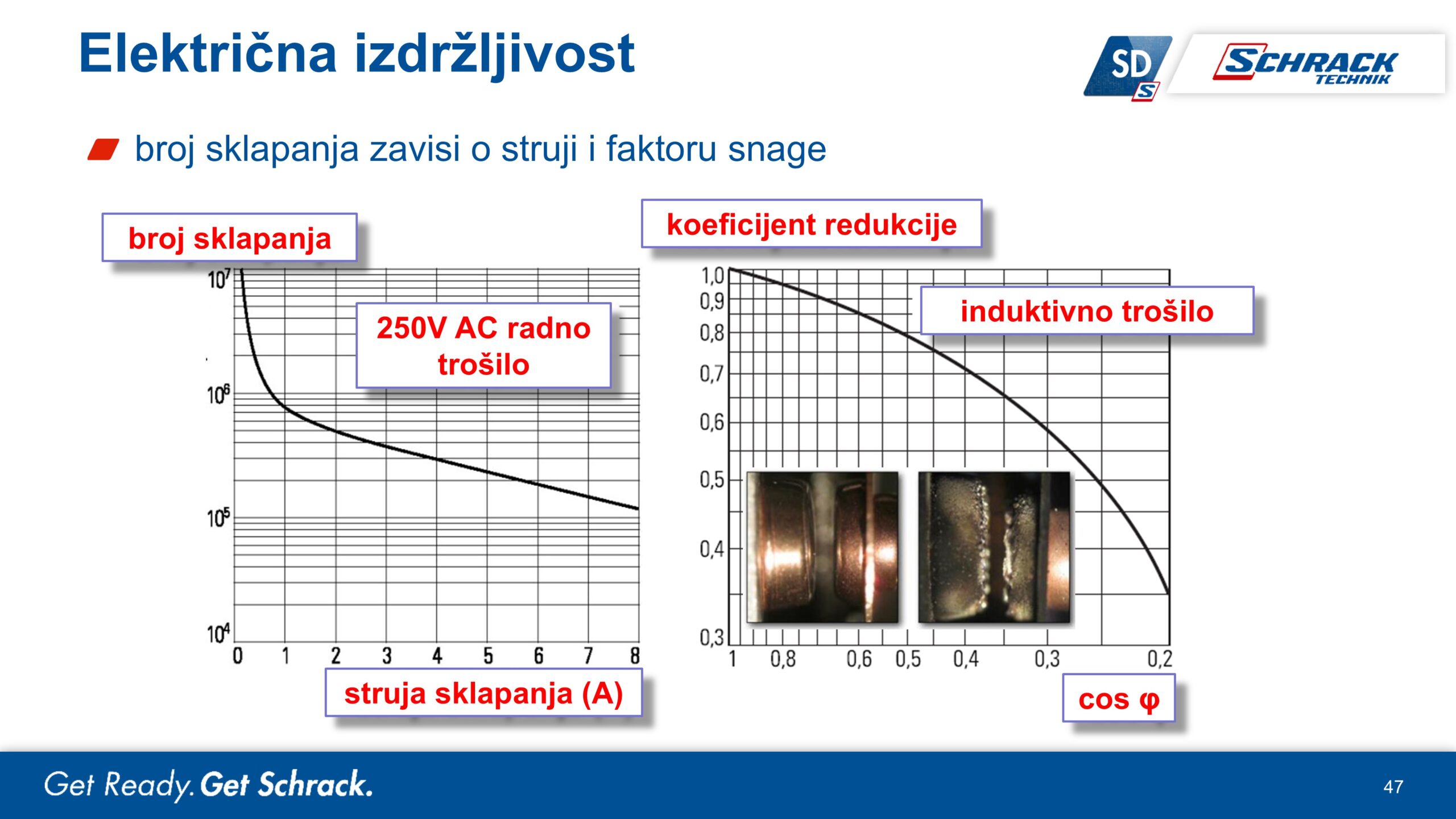

Kontakti imaju svoju električnu izdržljivost i ona zavisi od struje koju sklapaju (uključuju i isključuju). Zavisno od struje moguće je od sto tisuća do deset milijuna sklapanja radnog trošila. Ako je trošilo induktivnog karaktera taj se broj reducira na približno jednu trećinu! I ove odnose potrebno je pronaći u tehničkom listu releja.

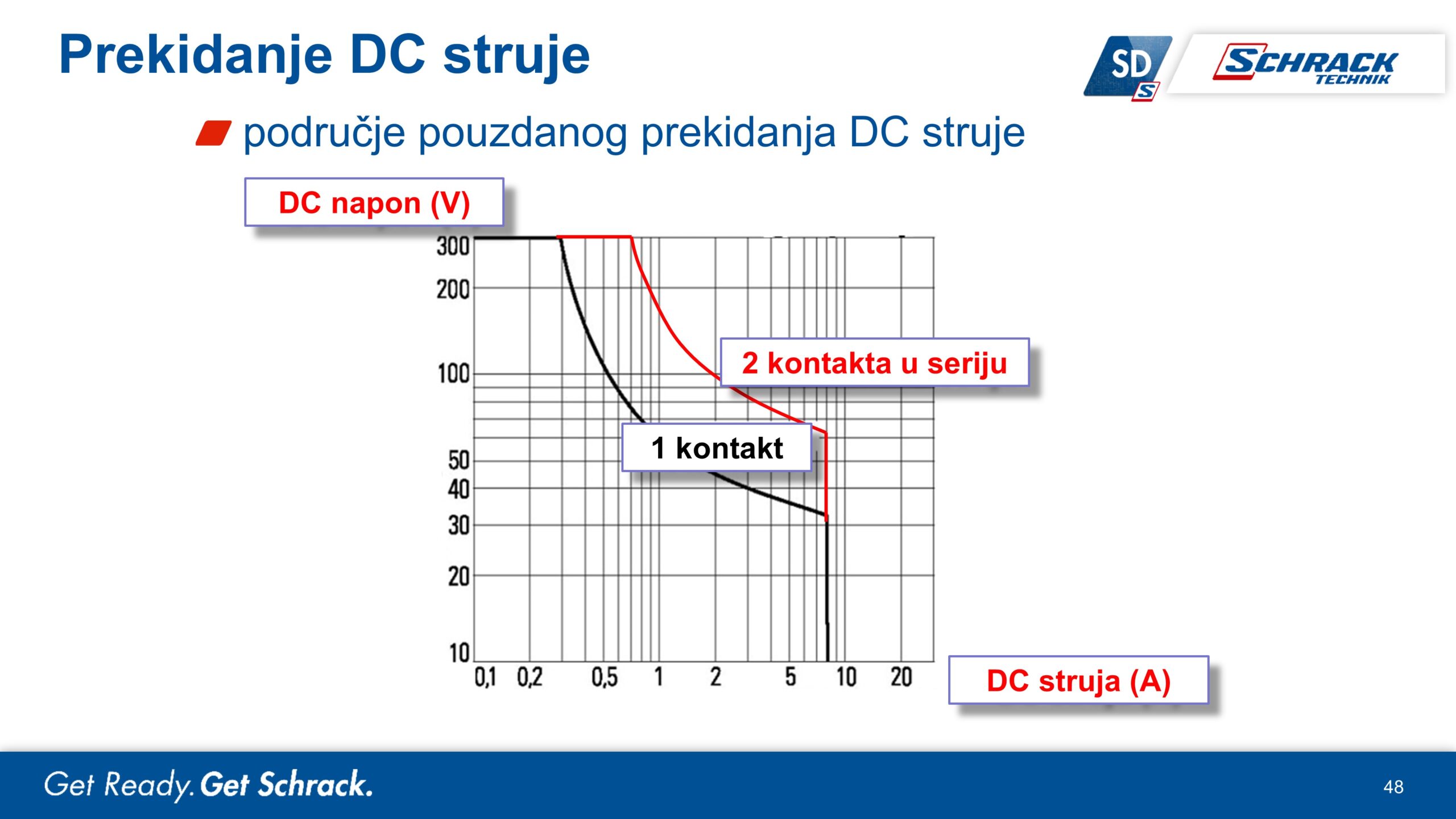

Dobro je poznata činjenica da je lakše isključiti izmjeničnu struju od istosmjerne, jer izmjenična periodično i prirodno prolazi kroz nulu. Lako je zamisliti ako se kontakti otvore dok struja prolazi kroz nulu da neće biti iskre! U slučaju istosmjerne struje, iz tehničkog lista, potrebno je uočiti koja je nazivna razina istosmjernog napona na koju kontakt dolazi nakon isključenja. Što je napon na otvorenoim kontaktima veći dozovoljena struja koju kontakt može isključiti je manja. Veći napon podržava dulje trajanje strujnog luka pri isključenju. Zato se ponekad može primijeniti spoj dva kontakta releja u seriju gdje se smanjuje napon po kontaktu pa takav spoj može isključiti veće struje! I takvu primjenu je potrebno precizno pronaći opisanu u tehničkom listu.
Za svitak releja uvijek je poznat nazivni napon. Zavisno od temperature relej će pak ispravno djelovati u nekom području napona: od-do. Ako napon svitka prijeđe gornji rubni iznos područja pri nekoj temperaturi vjerojatnost je da će svitak pregoriti uslijed prevelike struje. Ako pak padne ispod rubnog iznosa područja pri nekoj temperaturi vjerojatnost je da relej neće ispravno djelovati, tj neće se stvoriti dovoljna sila za pokretanje kotve releja, a time i zatvaranje ili otvaranje kontakata.

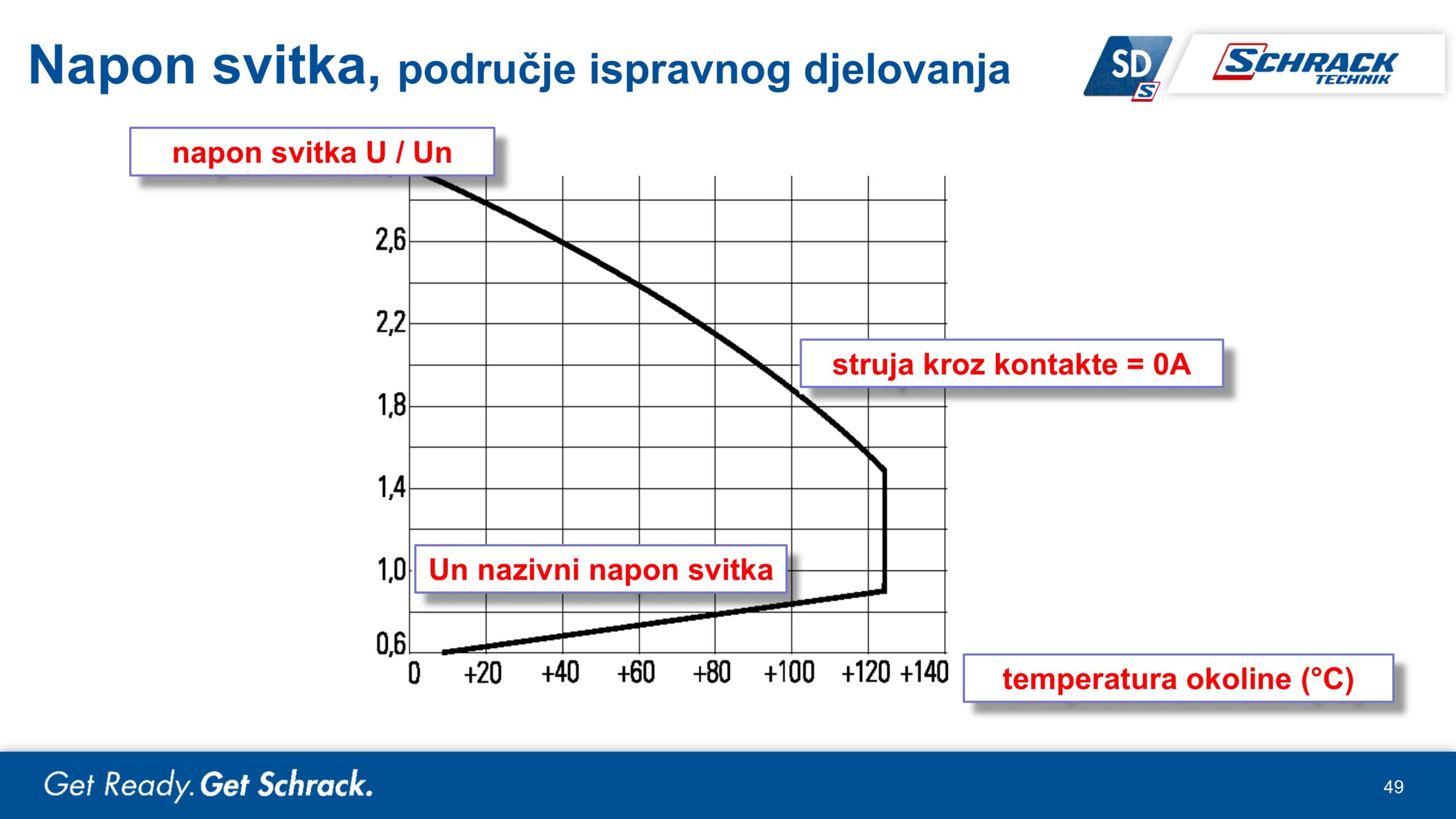

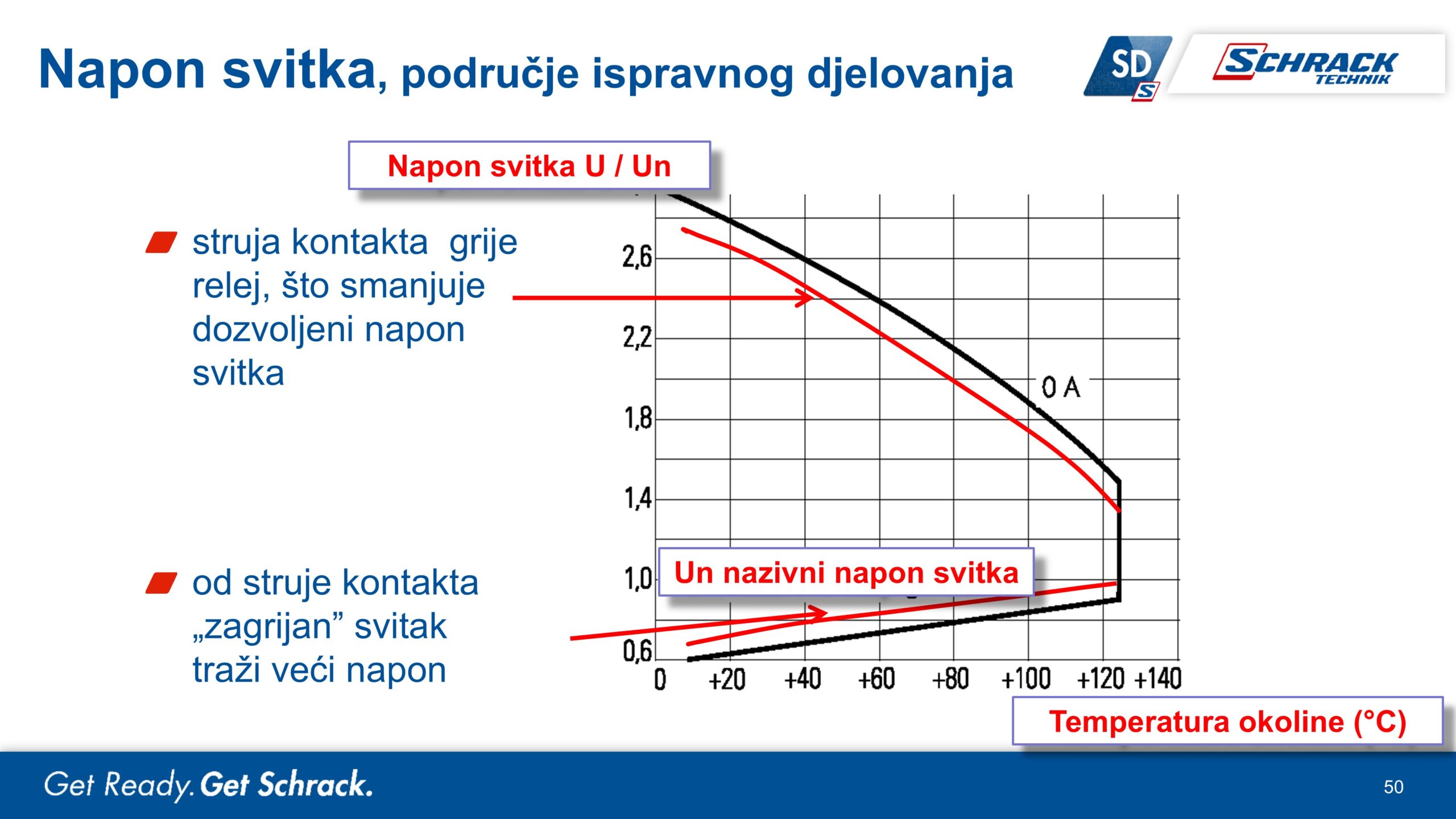

Ovo područje ispravnog djelovanja releja zavisno od napona svitka pri nekoj temperaturi potrebno je promotriti i u slučaju da kroz kontakte teče nazivna struja što dodatno zagrijava i svitak. Zato se dozovoljeno radno područje napona svitka za ispravno djelovanja releja dodatno suzuje.

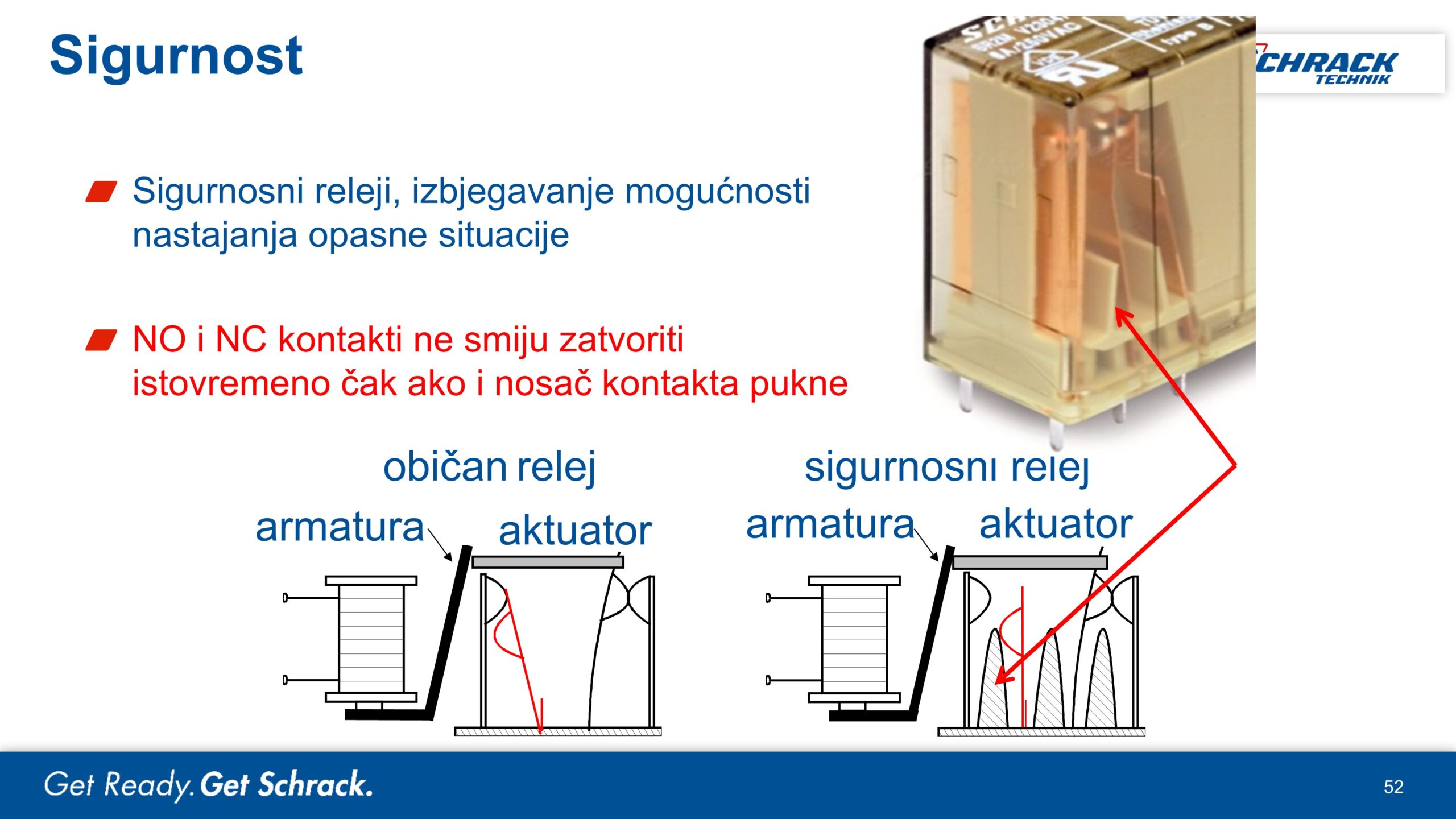

Posebno u sigurnosnim primjenama releja mora se pretpostaviti da je moguće puknuće pera, polugice, koja nosi kontakt. Zato se u posebnim izvedbama sigurnosnih releja rade izoloacijski odjeljivači kako bi puknuti kontakt pri padu unutar kućišta releja ostao izoliran od susjednog kontakta i tako se izbjegao slučajni, neželjeni spoj kontakata releja.

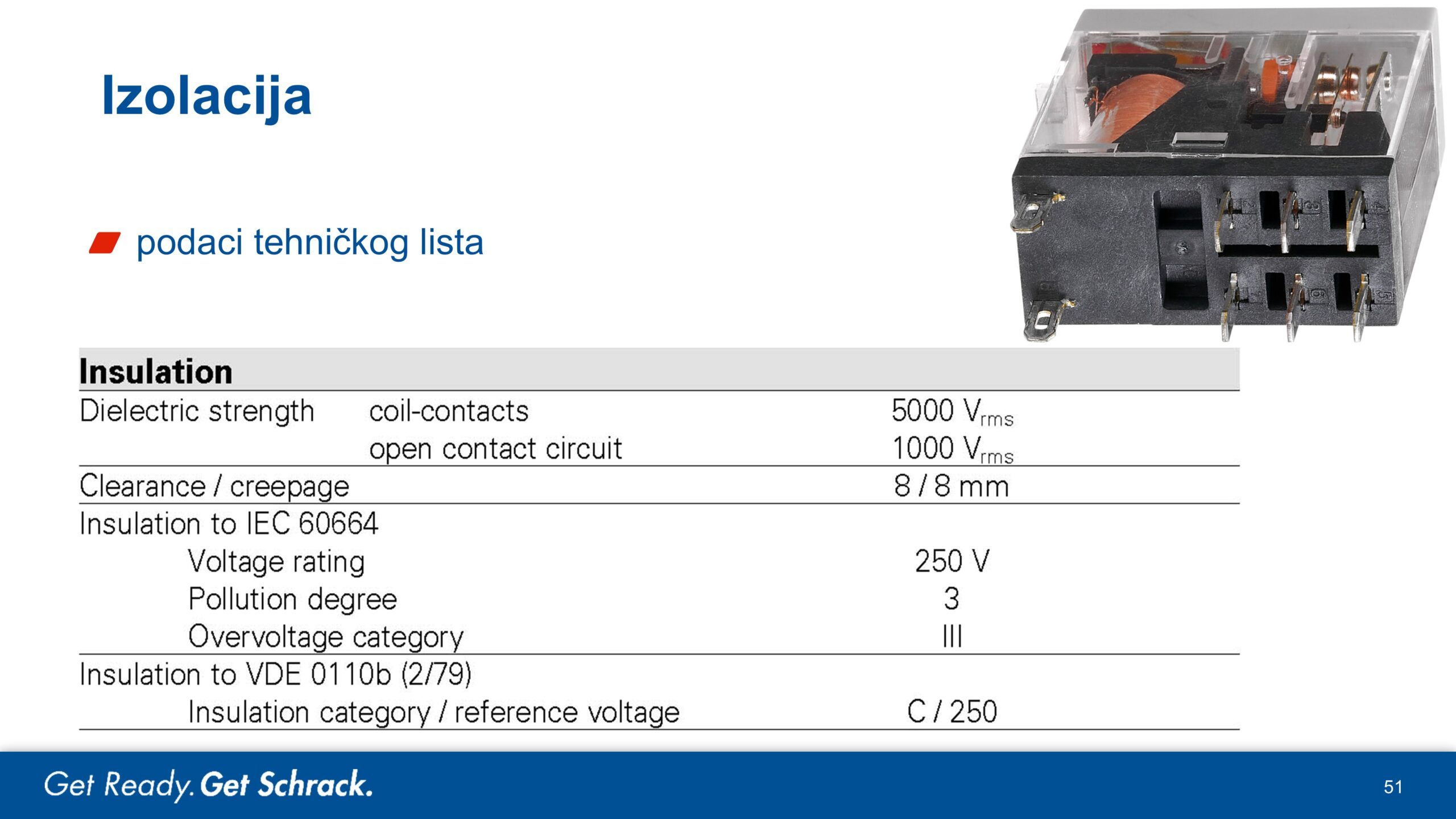

U tehničkom listu dobro je potražiti i provjeriti podatke o dielektričkoj čvrstoći, izolacijskim razmacima, dozvoljenim prenaponima za koje je predviđen kao i nazivni izolacijski napon.

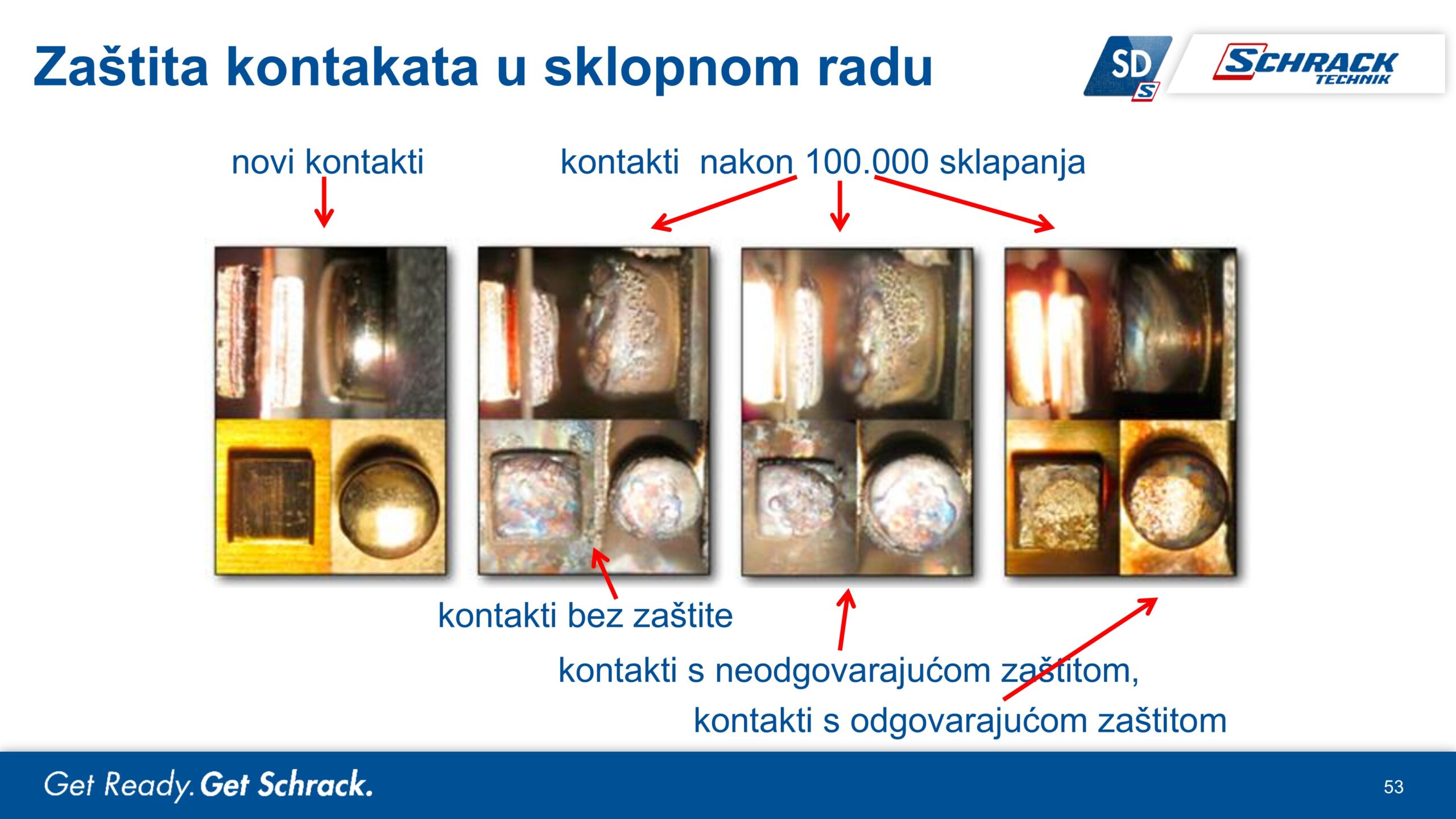

Kontakti pri sklopnom radu se troše. Kako bi ostali što dulje “kao novi” potrebno je zaštititi ih. Na slici se uočava koliko se može dobiti na vijeku trajanja ako su kontakti odgovarajuće zaštićeni.
Za zaštitu kontakata pri isključenju moguće je koristiti razne zaštitne komponente. I tu treba pratiti preporuke proizvođača. Ako govorimo o zaštiti kontakata onda zapravo djelujemo na induktivna trošila na koje spajamo moguće zaštitne komponente.

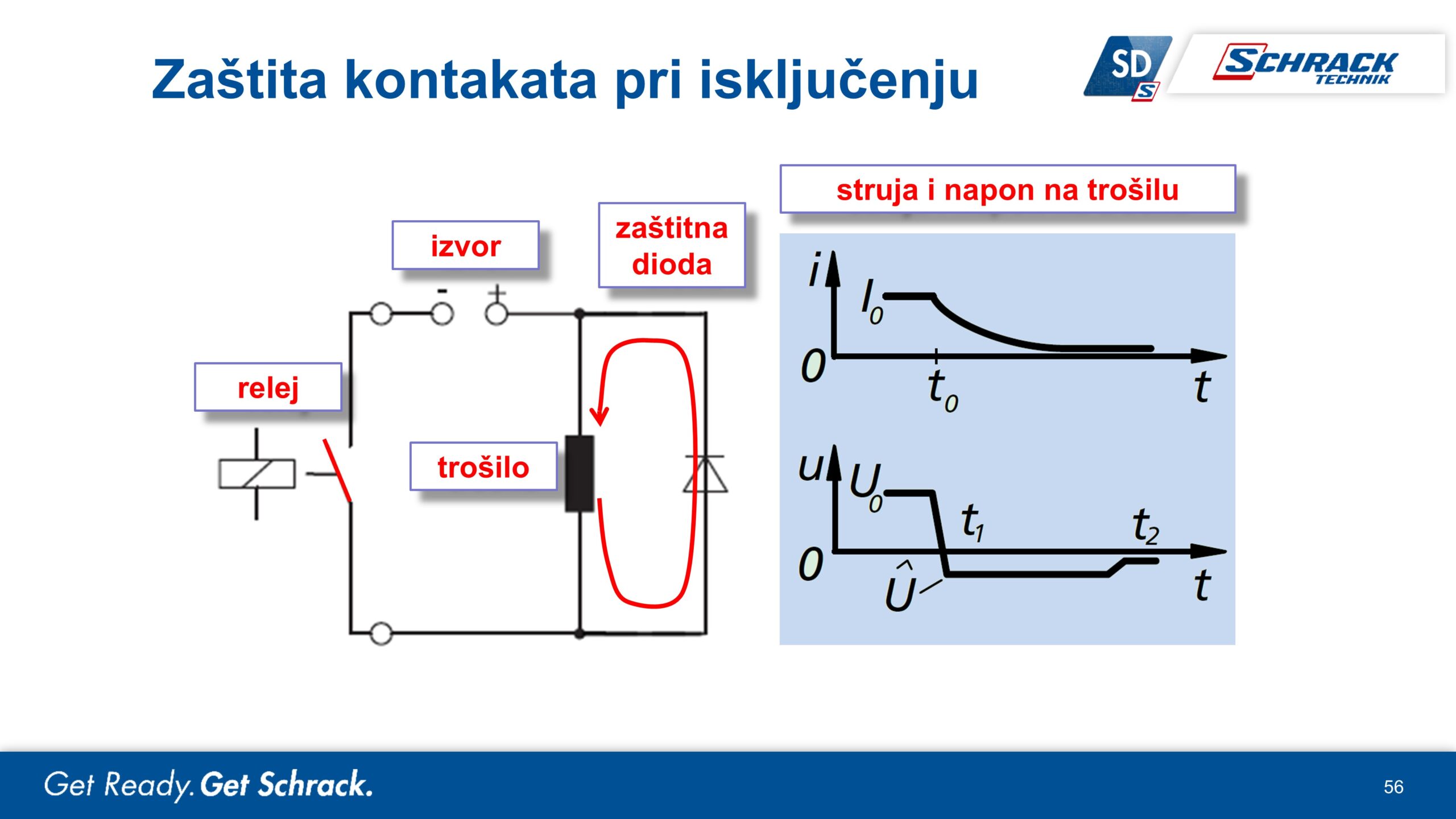

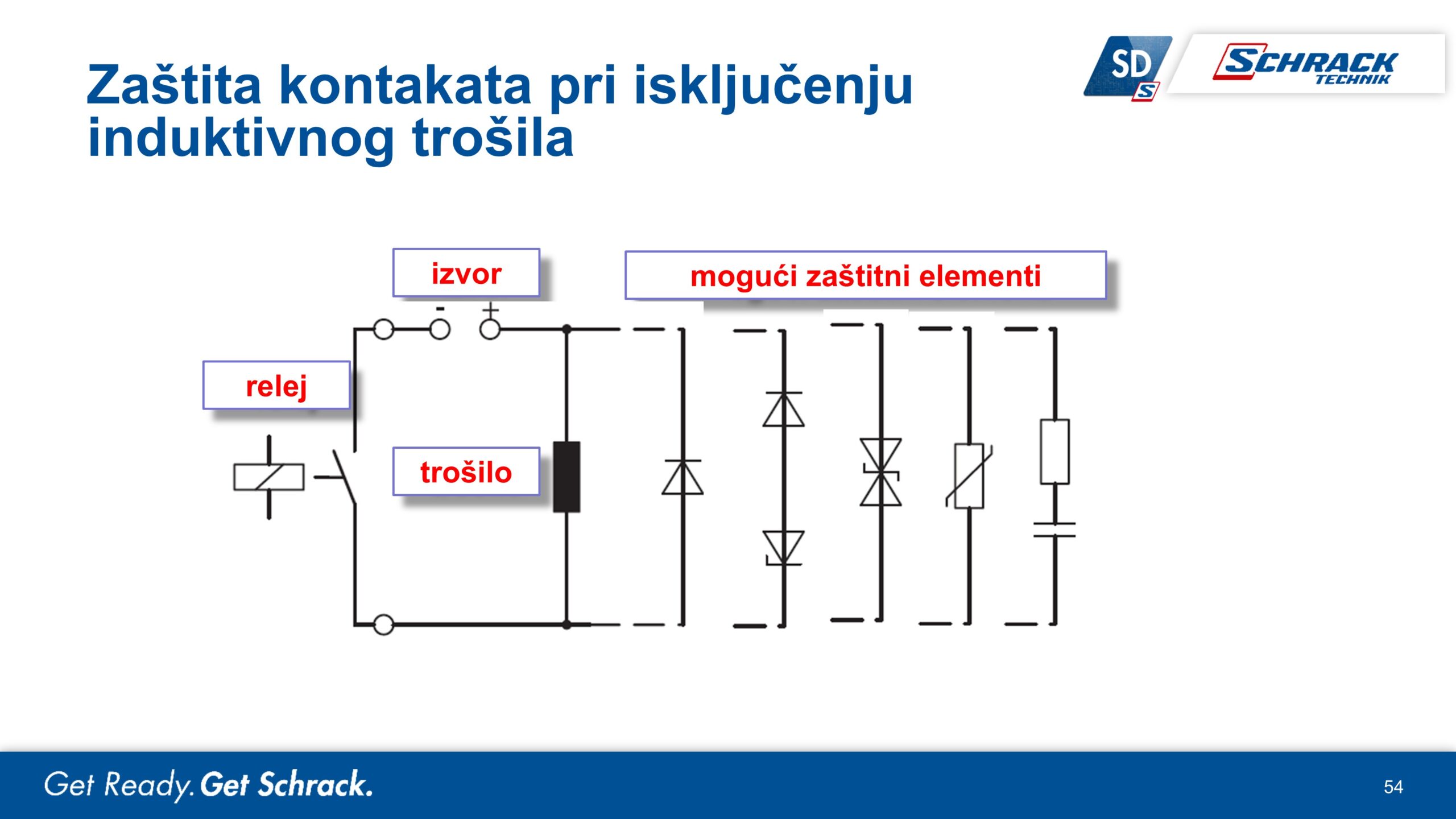

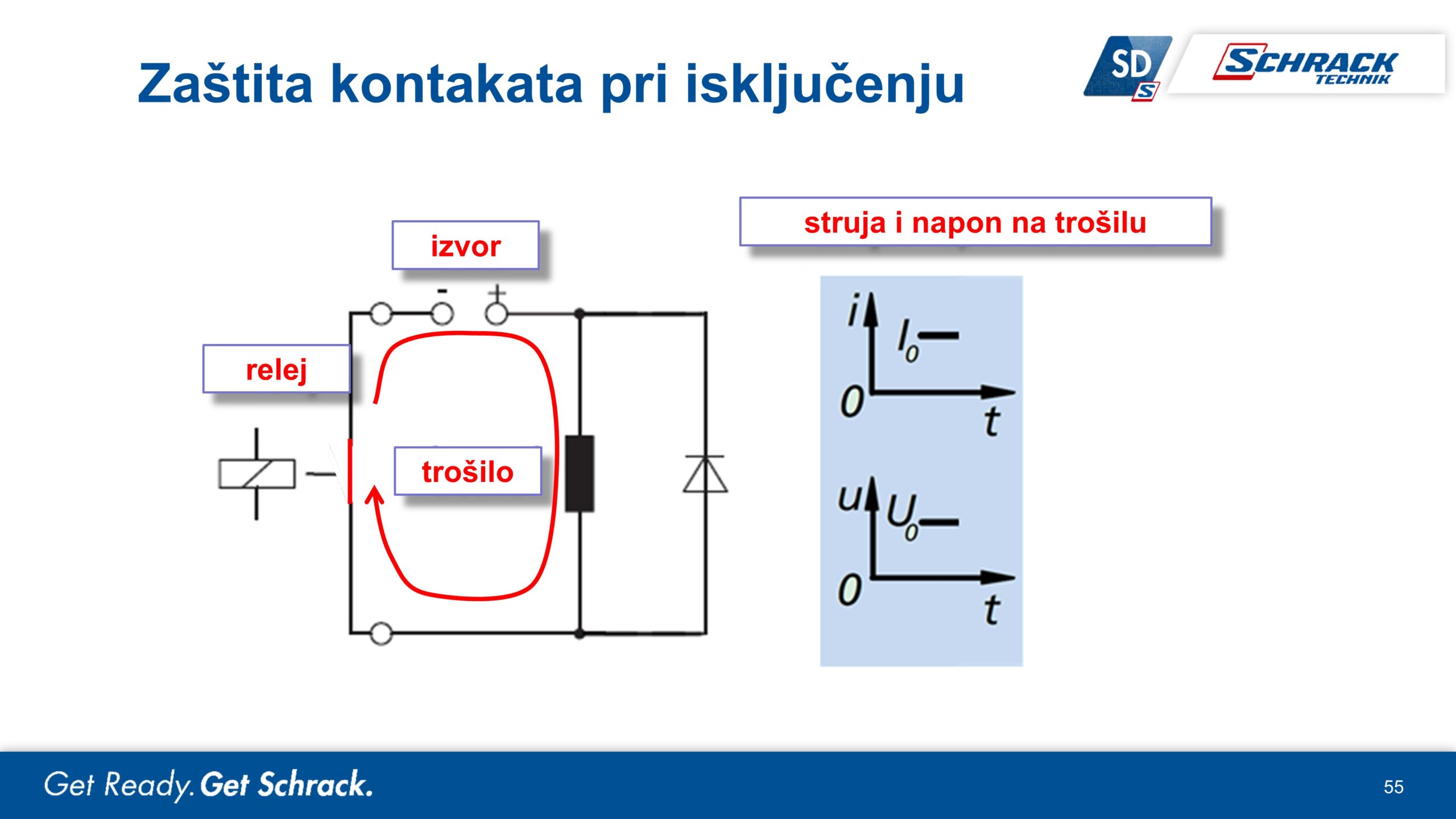

Na slici je prikazano induktivno trošilo napajano strujom iz istosmjernog izvora uz zatvoreni kontakt releja.
Prilikom otvaranja kontakata releja zbog induktivnog karaktera trošila struja će nastojati zadržati smjer i na kontaktima koji se otvaraju će energija iz induktivnog trošila inducirati takav napon da se nastavi protok struje u dosadašnjem smjeru. Kontakti dolaze na značajno povišene napone koji omogućavaju protok struje kroz zrak u strujnom luku sve dok se ne “potroši” zaostala energija iz induktivnog trošila. Zato se uz induktivno trošilo postavlja zaštitna kompnenta koja će preuzeti na sebe energiju iz induktivnog trošila i tako neizravno zaštiti kontakte releja od prenapona.
Bistabilni relej

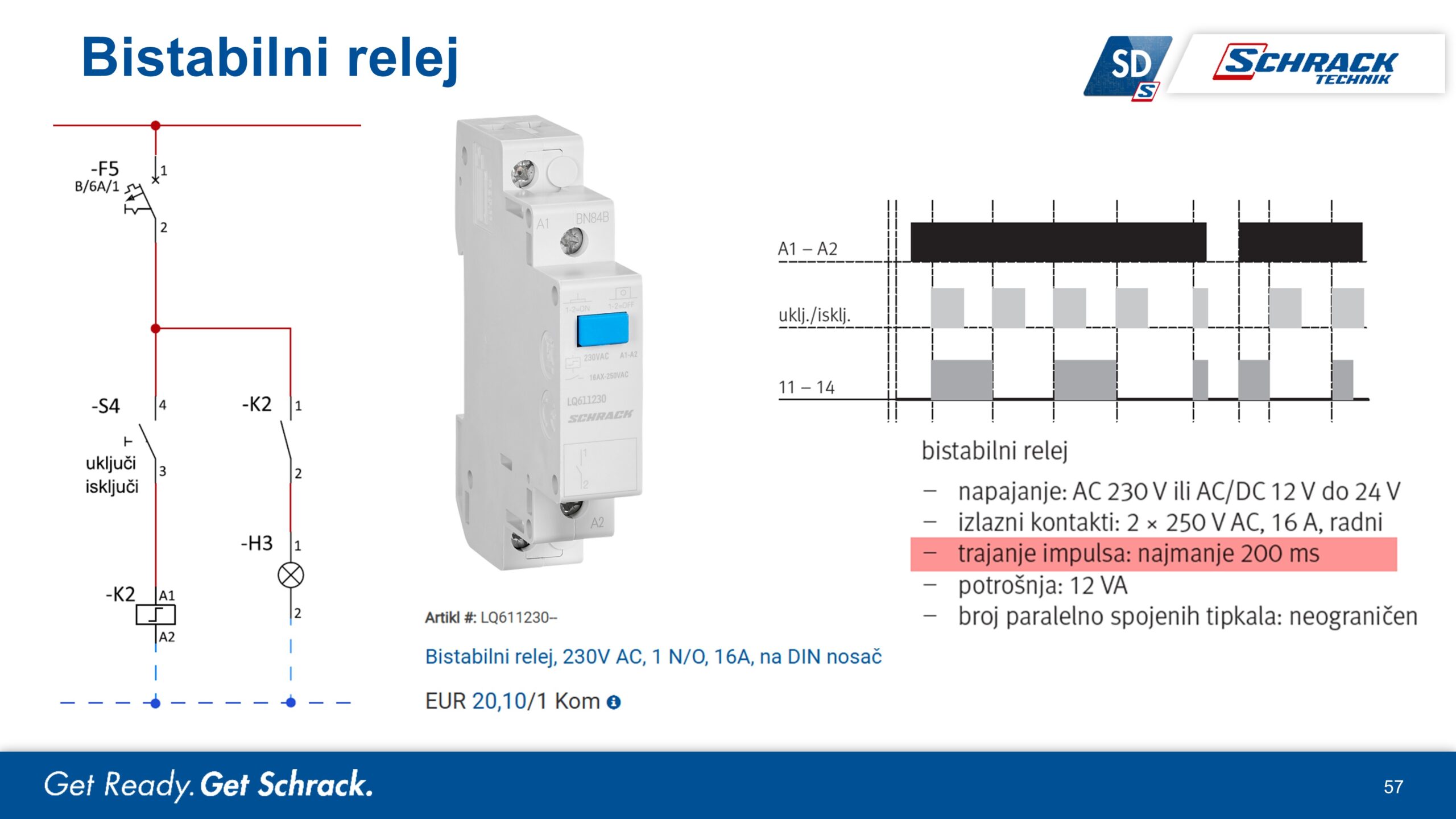

Posebna izvedba releja je i bistabilni relej koji ima dva stabilna stanja. Svaki impuls napona na njegov svitak mijenja stanje izlaznog kontakta. Izazovno je shvatiti kako takav relej djeluje! Do sada smo upoznali običan relej koji ima pomak armature (i kontakata) tek kada je svitak pod napajanjem. Bez napajanja armatura i kontakti su se vraćali u početni položaj, najčešće pod djelovanjem mehaničke opruge. Takvi releji se nazivaju i monostabilni releji.

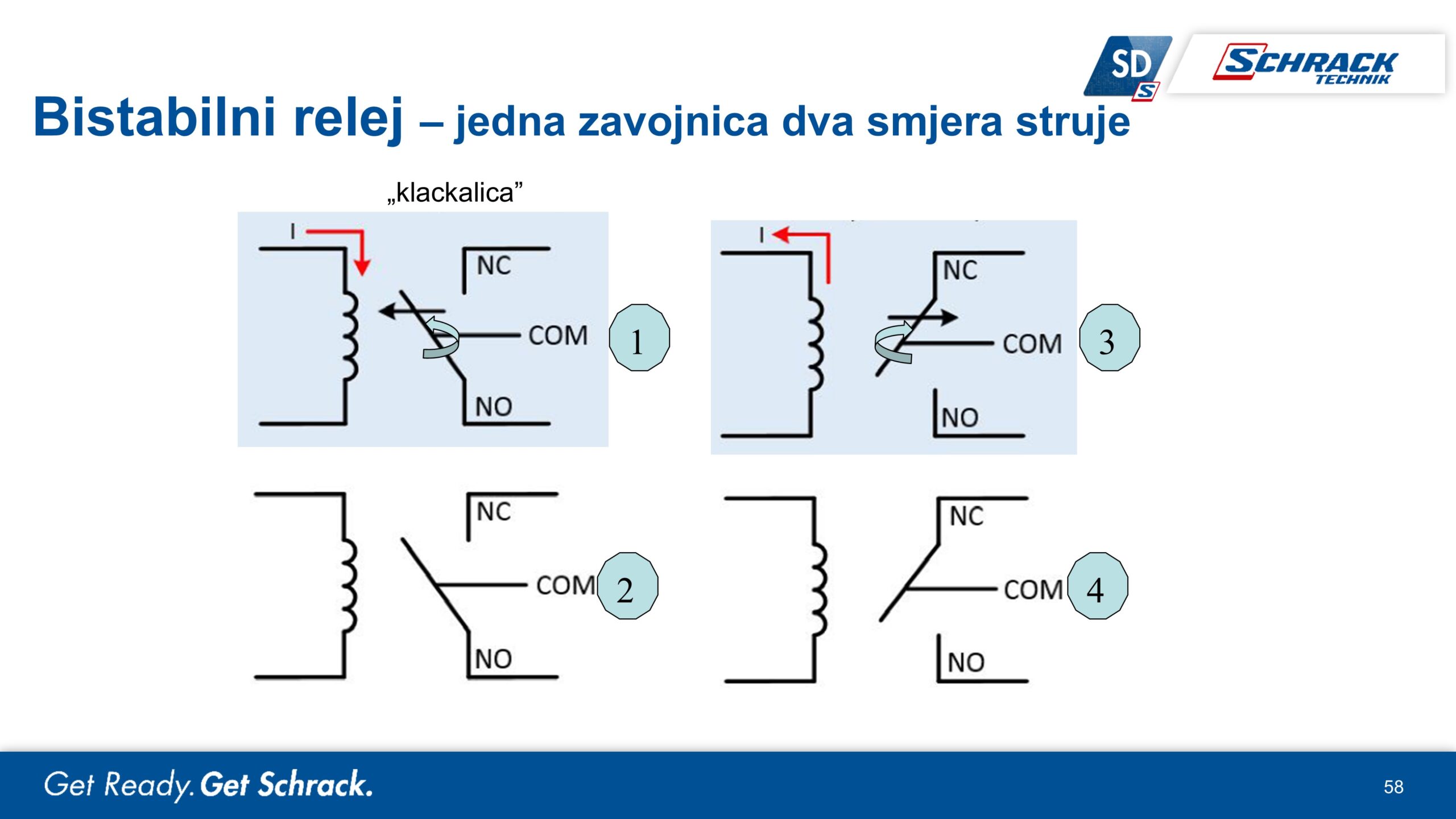

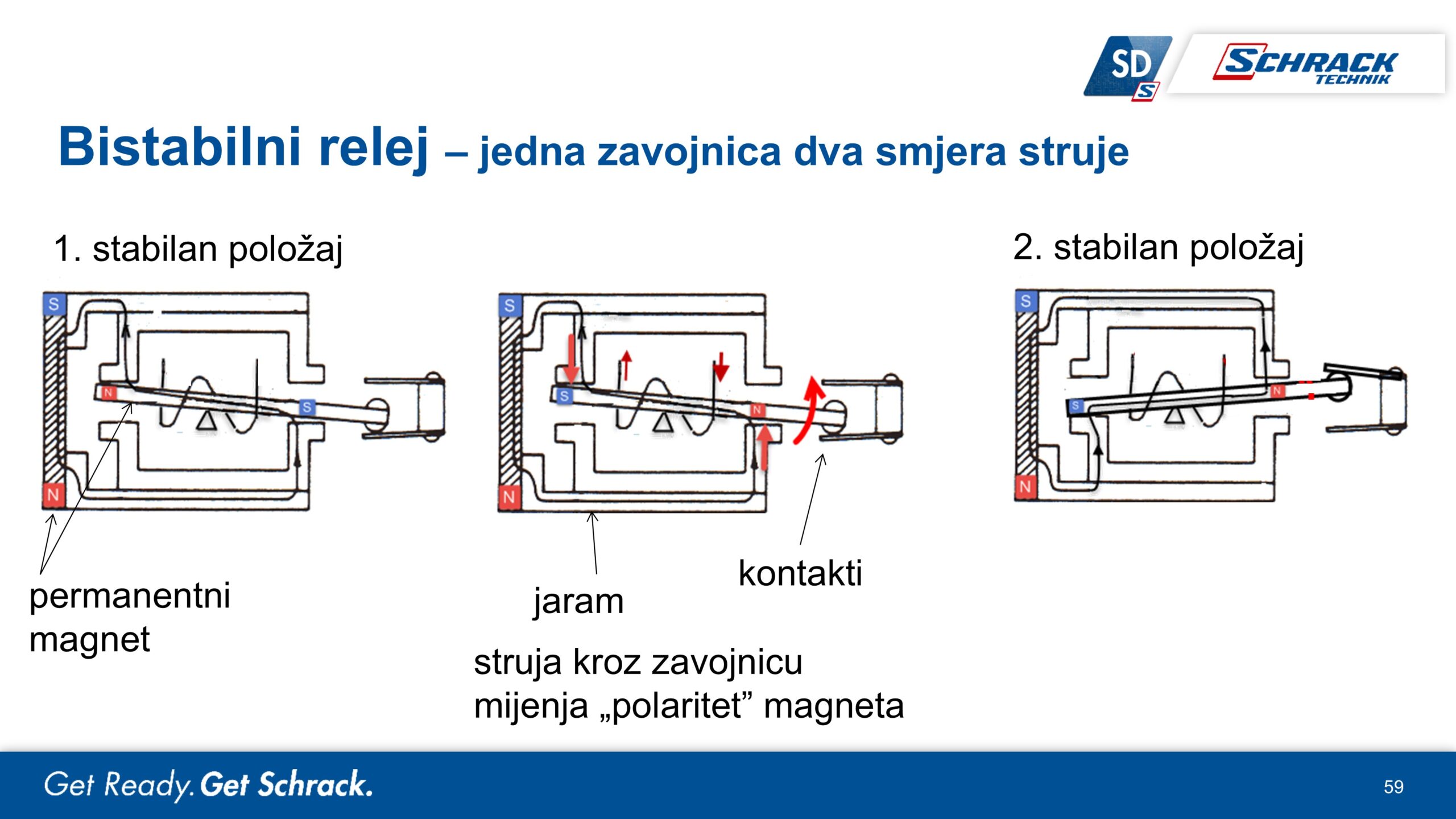

Releji s dva stabilna položaja armature su bistabilni releji. Zamislimo armaturu releja kao “klackalicu” koja može imati dva položaja. Pri tome u jednom položaju spaja zajednički kontakt COM i NO kontakt, a u drugom položaju spaja zajednički kontakt i NC kontakt. Struja kroz svitak u jednom smjeru postavlja armaturu releja (“klackalicu”) i kontakte u jedan položaj (1). Dočim struja prestane teći relej ostaje u tom položaju (2). Ako struja kroz svitak poteče u suprotnom smjeru, tada armatura i kontakti releja zauzimaju drugi stabilni položaj (3). Po prestanku struje, armatura i kontakti ostaju u tom položaju (4). Svaki smjer struje znači jedan stabilni položaj releja. Prednost bistabilnih releja što zahtijevaju samo impuls za promjenu stanja, a ne i trajno napajanje.
Primjer izvedbe bistabilnog releja prikazan je na slici dolje. Ovaj bistabilni relej sadrži permanenti magnet u jarmu- statoru. Zavojnica se nalazi na pokretnom rotoru – armaturi. Rotor je napravljen od mekog željeza i on u nekom položaju dok zavojnicom ne prolazi struja zadržava svoj položaj osiguravajući zatvaranje magentskog toka kroz sebe. Rotor pod djelovanjem magneta u jarmu se i sam namagnetizirao! I to je stabilan položaj armature i kontakata (1. stabilan položaj). Ako struja u zavojnici poteče i promijeni smjer magnetskog polja u rotoru, djelovanje struje nadjačati će silnice polja permanentnog magneta iz jarma. To će zapravo značiti da će se rotor magnetizirati tako da će sile u dodirnim točkama s jarmom postati odbojne, a ne privlačne kao do sada. Kako je armatura pomična, to će se rotor pomaknuti tako da opet dođe do potpomaganja magnetskog polja zavojnice rotora, ali sada i nešto promijenjenog puta magnetskog polja permanentnog magneta kroz jaram (2. stabilan položaj). Sada opet može prestati teći struja kroz zavojnicu, a rotor ostaje u tom položaju. Ovakvi releji se nazivaju još i polarizirani bistabilni releji. Svojom konstrukcijom su otporni na mehaničke vibracije jer i bez mehaničkog pridržavanja ostaju u posljednjem zauzetom položaju.

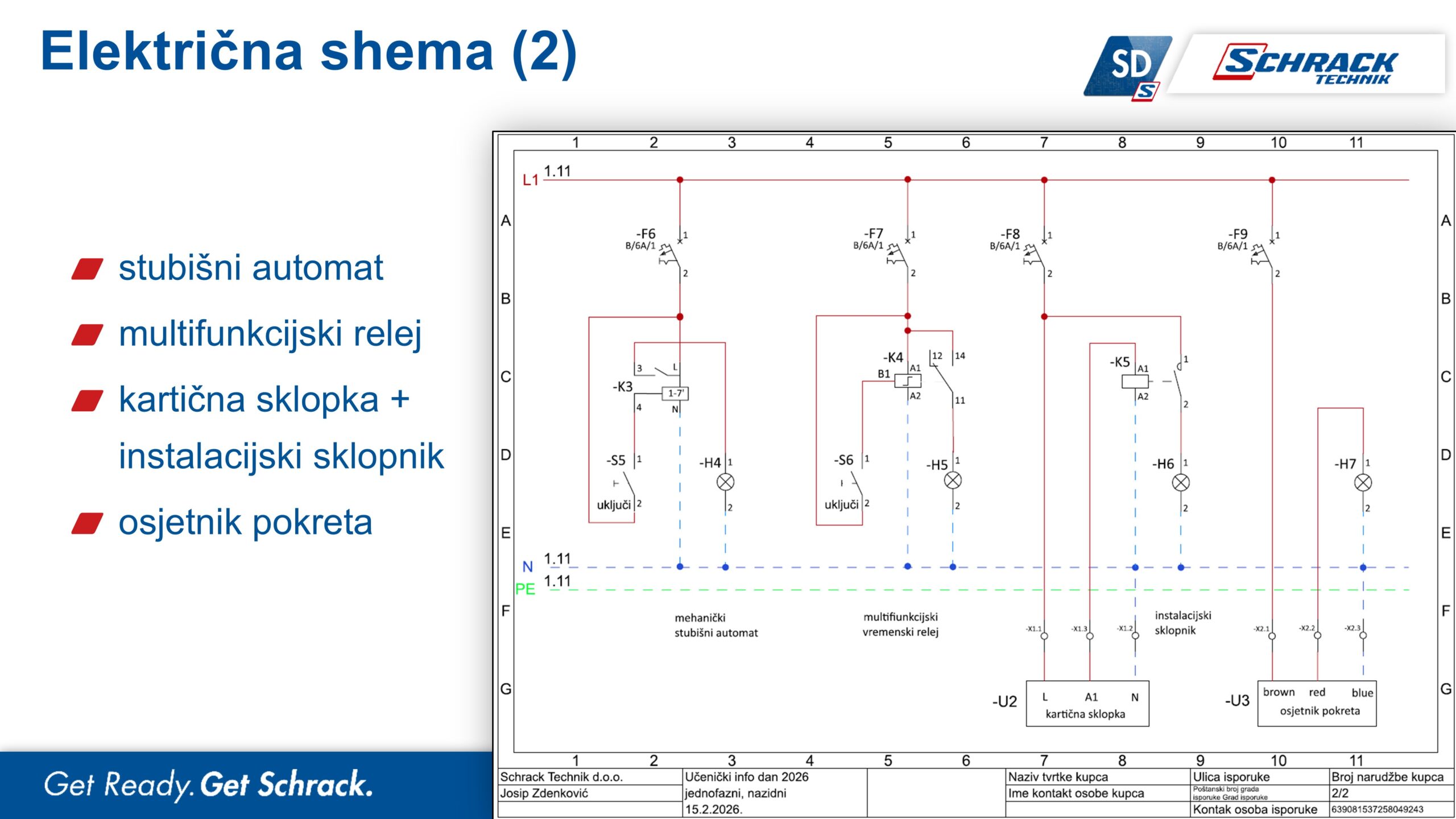

Stubišni automat

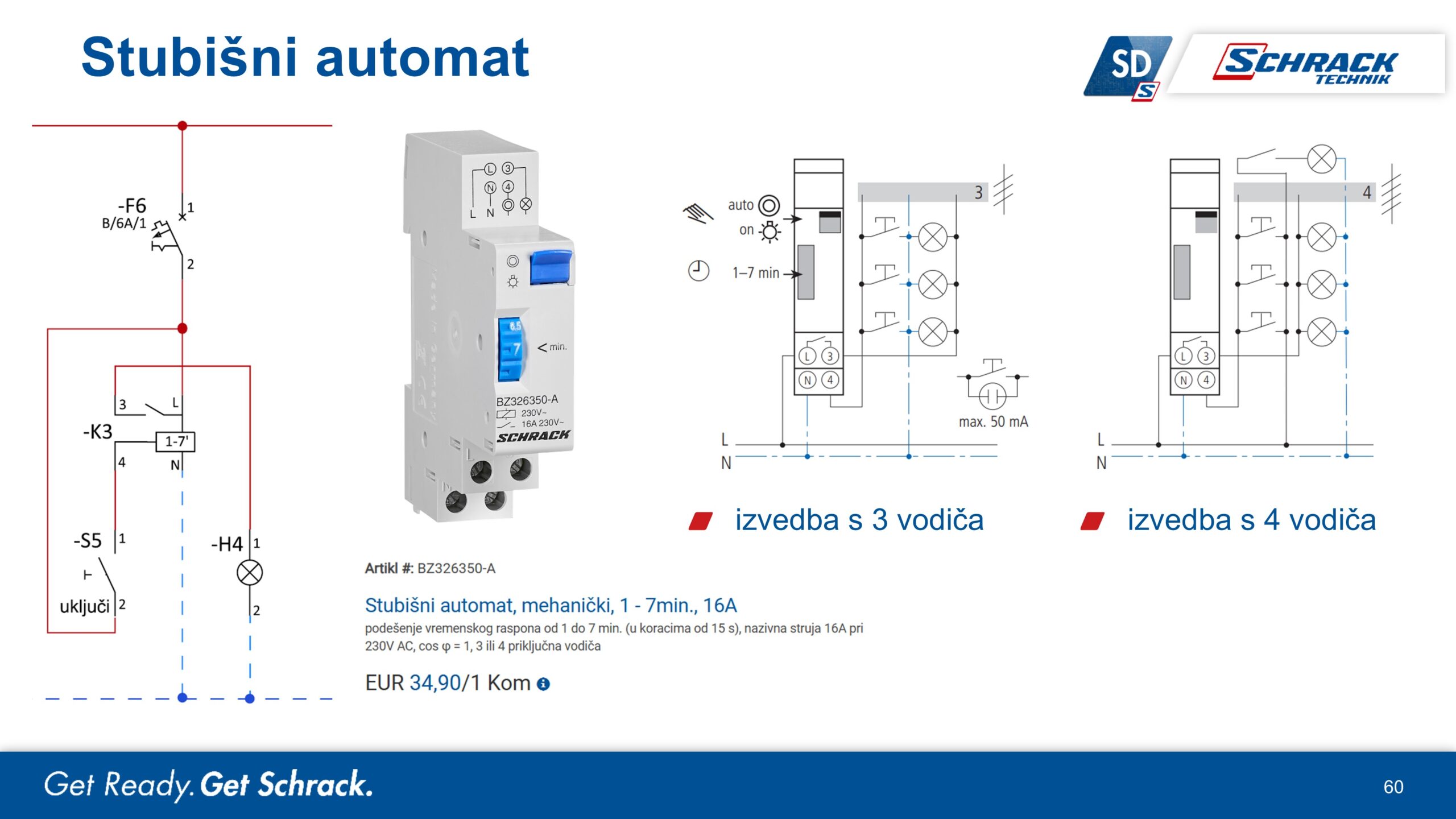

Stubišni automat služi za ostvarenje funkcije stubišne rasvjete. Pritiskom na tipkalo rasvjeta se uključuje i ostaje uključena kroz zadano, podesivo vrijeme. Malom sklopkom na uređaju može se prisilno uključiti izlazni kontakt što može biti potrebno prilikom ispitivanja djelovanja rasvjete da se ne mora stalno stiskati tipkala na stubištu. Postoje izvedbe s tri ili s četiri vodiča.
Višenamjenski vremenski relej

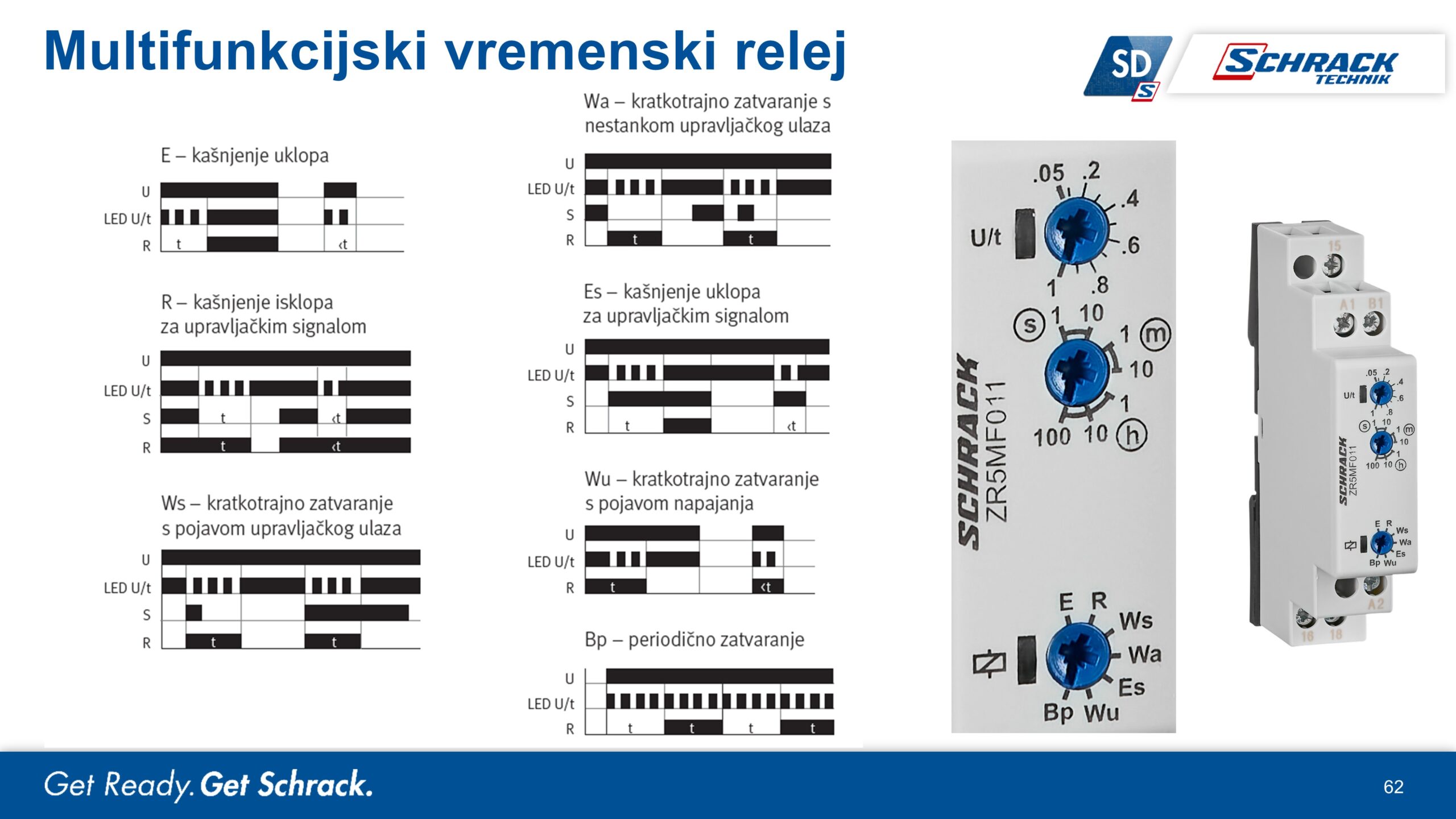

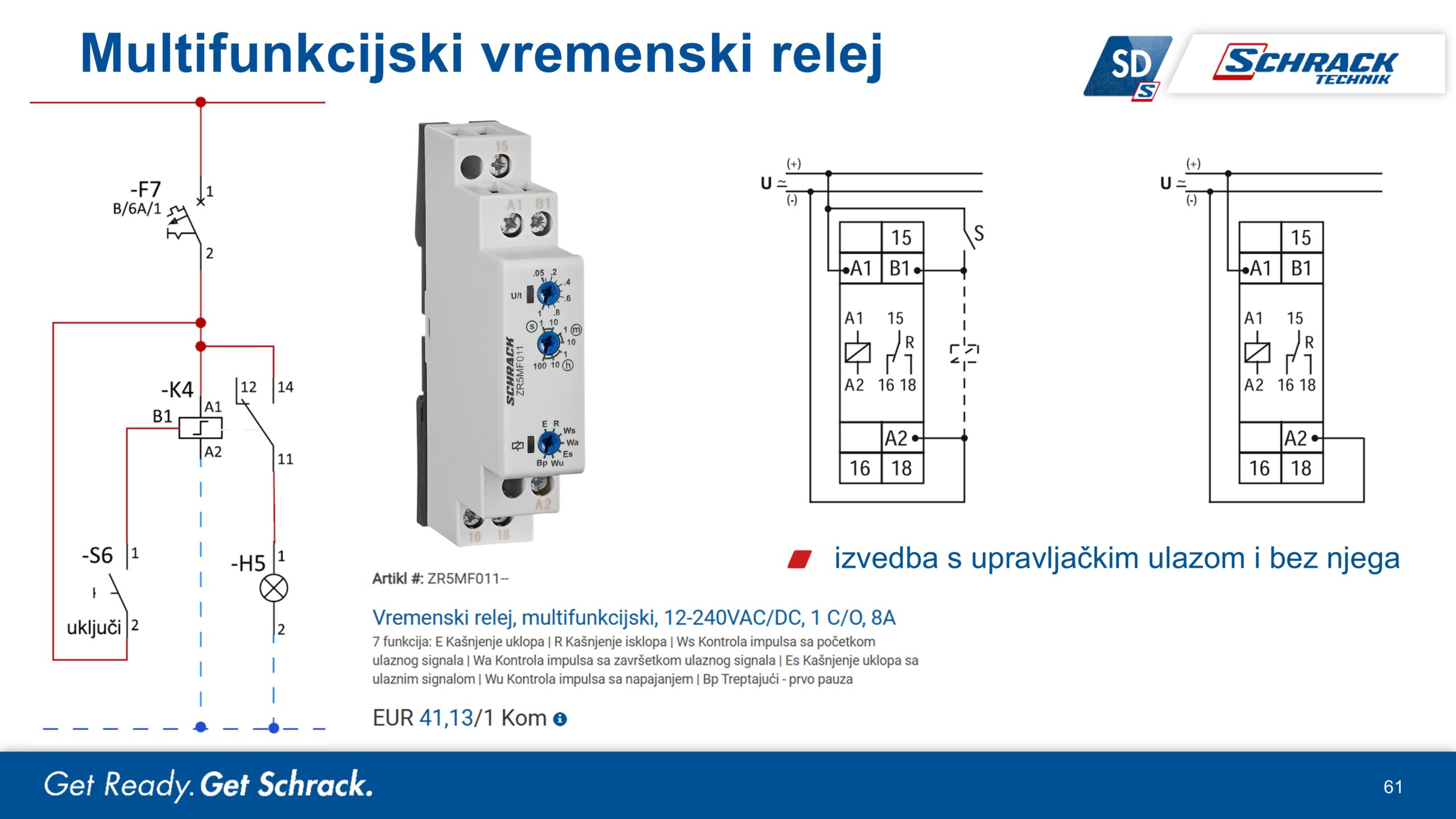

Vrlo sličan stubišnom automatu je i višenamjenski vremenski relej. Njime se mogu realizirati brojne funkcije izaznog kontakta u ovisnosti o upravljačkom ulazu i naponu svitka. Spoj može biti izveden s upravljačkim ulazom ili bez njega.
Pri izboru višenamjenskog vremenskog releja nužno je razumjeti vremenske dijagrame djelovanja. Na njima se za pojedinu funkciju vidi ponašanje izlaznog kontakta releja u zavisnosti od napona svitka i upravljačkog ulaza. Na vremenskom dijagramu vidi se i ponašanje LED diode na kućištu releja u zavisnosti od napja svitka i upravljačkog ulaza. Na slici je ukupno sedam mogućih funkcija ovog releja. Na kućištu releja podešava se vrijeme i izbor funkcije. Na vježbi smo probali funkciju R: kašnjenje isklopa za upravljačkim signalom. To je izabrano namjerno da se ostvarti ista funkcija kao i stubišni automat.

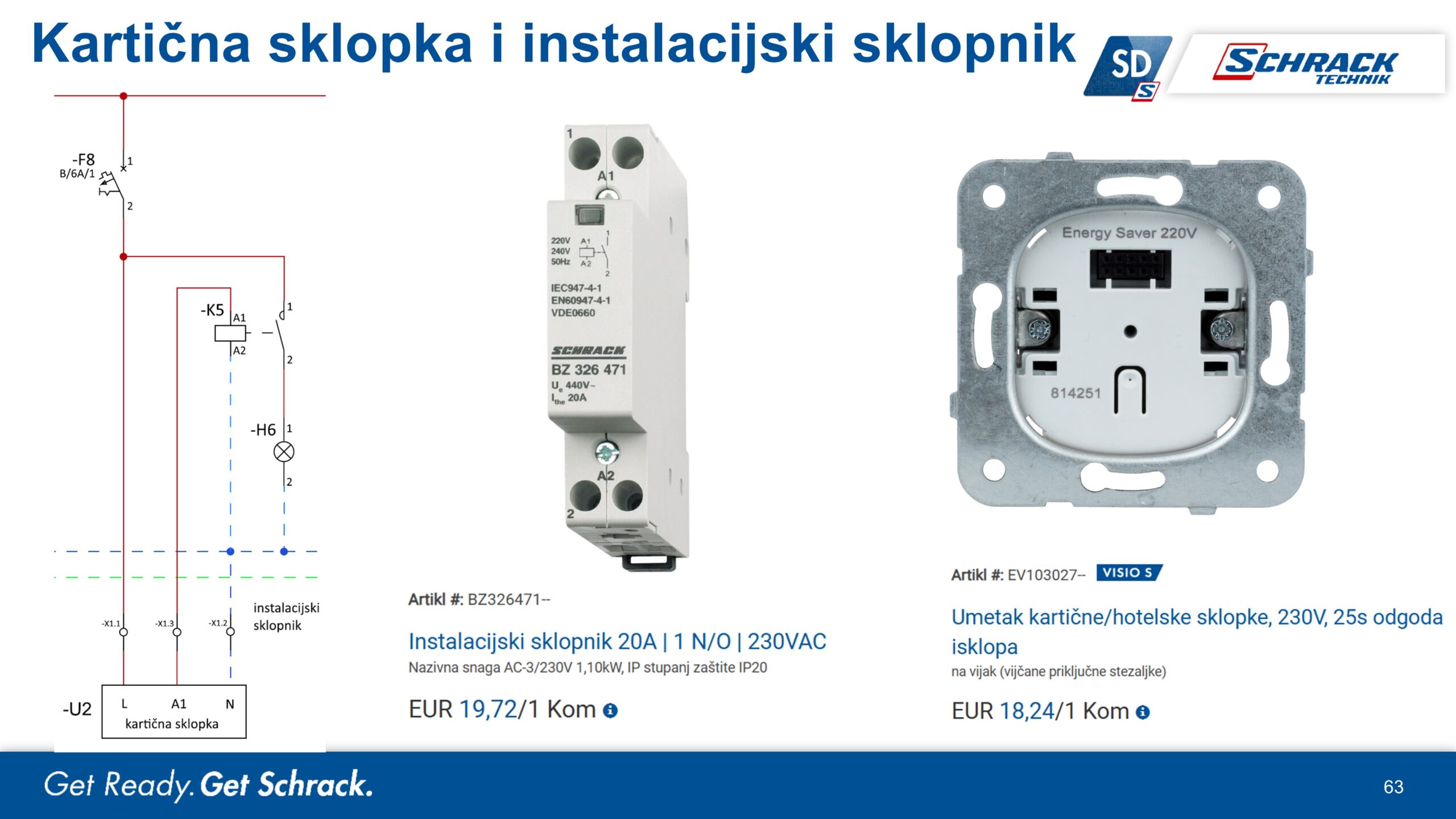

Kartična sklopka i instalacijski sklopnik
Ako se želi sklapati veće struje relej zamjenjujemo sklopnikom. U instalacijama hotelskih soba primjenjuje se instalacijski sklopnik koji se pričvršćuje na DIN šinu u razdjelniku. On se aktivira preko kartične sklopke. Kartična sklopka smještena ju u odlagaču kartice. Pri ulasku u sobu gost utakne karticu u odlagač i kartična sklopka uključi instlacijski sklopnik. Pri izlasku iz sobe gost izvadi karticu iz odlagača. Nakon cca 15 sekundi zadrške kartična sklopka isključuje instalacijski sklopnik, a time i svu električnu instalaciju u sobi. Za to vrijeme zadrške gost je mogao sigurno izaći iz sobe.
Osjetnik pokreta

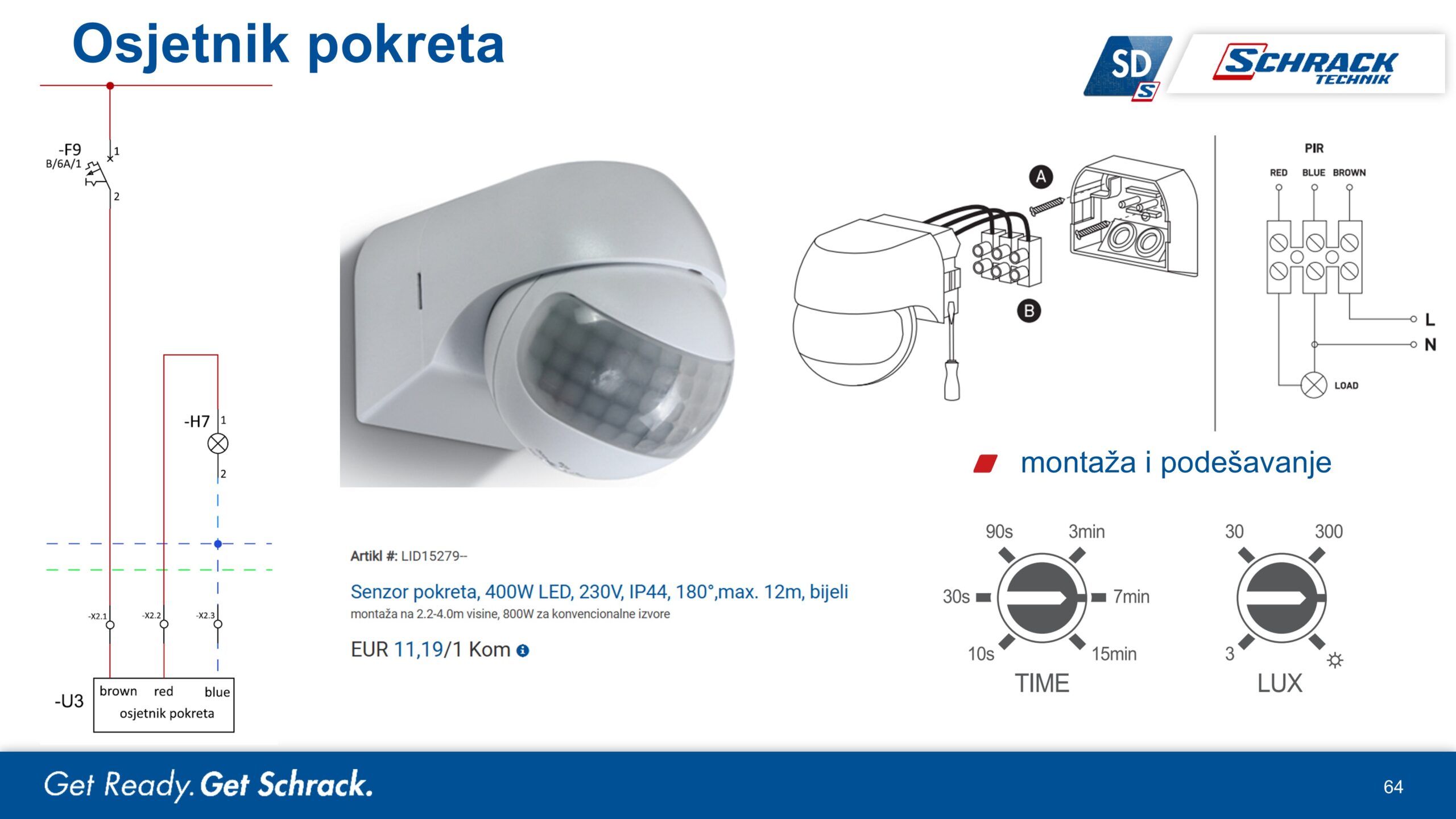

Osjetnik pokreta služi najčešće za uključenje izvora svjetlosti. Ako osjetnik prepozna gibanje u području osjetljivosti zatvara se izlazni kontakt. Moguće je podesiti trajanje uključenosti svjetla po detekciji pokreta. Moguće je podesiti i pri kojoj rasvjetljenosti će se rasvjeta uključiti pri detekciji pokreta. Sigurno nije potrebno paljenje svjetla za dana, već tek kada kreće padati mrak.
Primjer KNX instalacije
Razvoj inteligentnih sustava upravljanja u zgradarstvu započeo je u Europi krajem sedamdesetih godina dvadesetog stoljeća. 1992. godine u Bruxellesu je osnovano europsko udruženje pod nazivom European Installation Bus Association – EIBA. Njihov sabirnički sustav dobiva naziv EIB instalacija, a 1994. postaje međunarodna norma. Ubrzo EIBA udruženje dolazi do brojke od 120 najvećih europskih proizvođača električne opreme čiji proizvodi postaju međusobno kompatibilni. Godine 1999. EIBA se udružuje s BatiBus i EHS (engl. European home systems) te nastaje još veća udruga pod nazivom KONNEX (od tuda naziv KNX) koja danas broji više od 400 proizvođača te 50.000 partnera u 138 država. KONNEX 2004. godine u okviru CENELEC-a (engl. European Committee for Electrotechnical Standardization) dobiva vlastitu normu EN50090 za svoj način komunikacije i povezivanja.Europski KNX sustav je naknadno potvrđen i kao međunarodni (ISO/IEC14543-3 od 2006.) i kao kineska (GB/Z20.965) i američka norma (ANSI/ASHRAE 135). KNX tehnologija je namijenjena uporabi u električnim instalacijama te za ostvarenje automatiziranih funkcija i procesa u zgradama, a mogućnosti koje pruža praktično su neograničene,
bilo da je riječ o obiteljskoj kući, hotelu, poslovnom prostoru ili industrijskom pogonu.

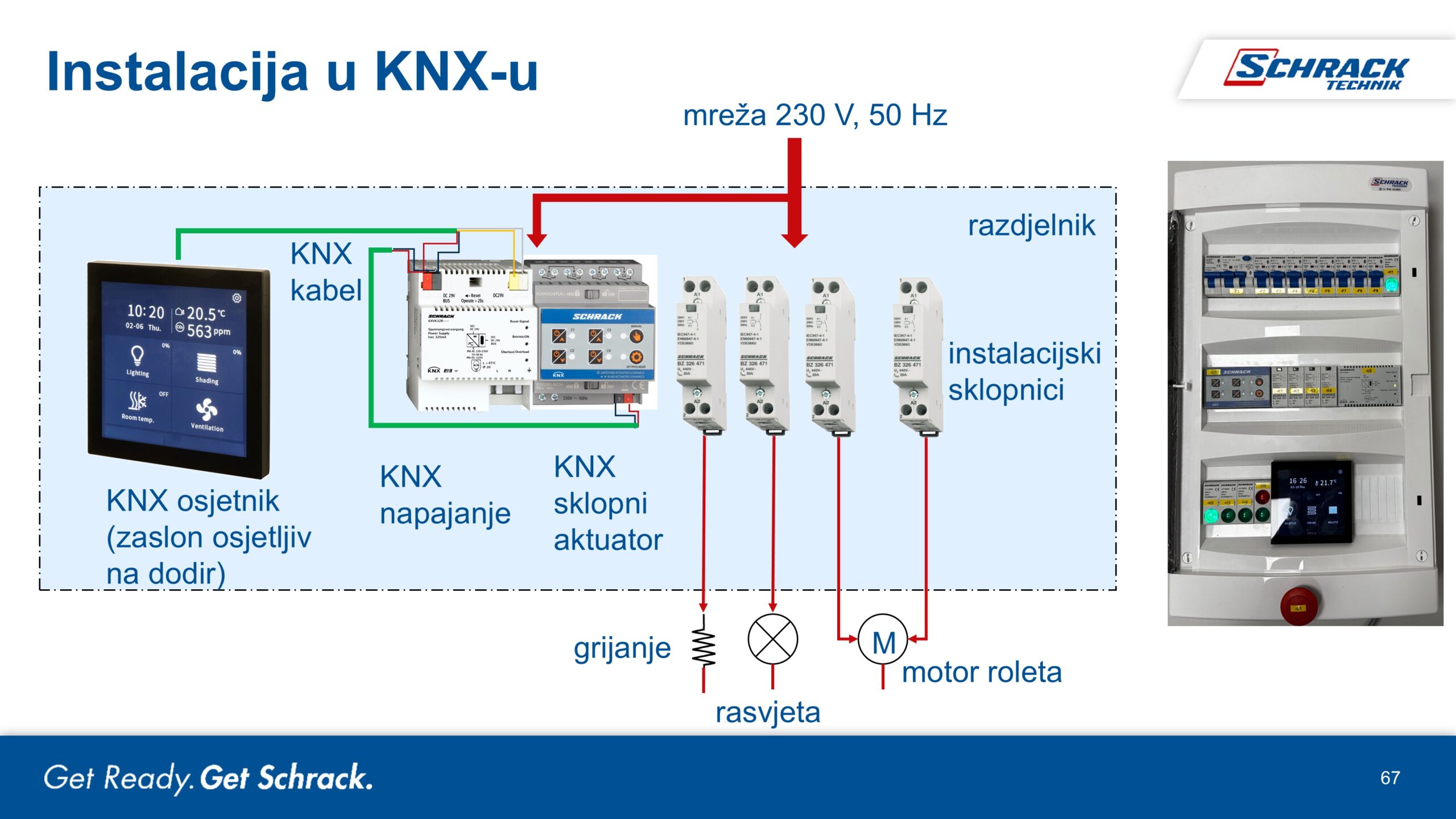

Na našoj radionici željeli smo učenicima otvoriti perspektivu modernih električnih instalacija kroz prikaz razdjelnika osnovanog na KNX sabirničkom sustavu. U obiteljskoj kući ili stanu elektroinstalacija mora pružiti udobnost, automatski rad, sigurnost, nadzor, komunikaciju…U graditeljstvu se danas primjenjuje sve više novih materijala i tehnologija gradnje pa se upravljački razvodi polažu naprimjer u spuštene stropove ili dvostruke podove iz kojih se grana gotovo bezbroj upravljačkih vodiča koji u kombinaciji s cijevima drugih instalacija npr. podnog grijanja ili samim energetskim razvodom može predstavljati i potencijalnu novu opasnost. Brojni informacijski vodiči u klasičnim električnim instalacijama mogu se nadomjestiti samo jednom prijenosnom linijom s dva vodiča putem kojih se šalju informacije u oba smjera. Takva prijenosna linija naziva se sabirnička linija (engl. bus) ili sabirnica, a instalacija sabirnički sustav. Upravljanjem pomoću sabirničkog sustava broj upravljačkih vodiča u instalaciji se znatno smanjuje, a istodobno se omogućuje inteligentni sustav upravljanja koji objedinjuje razne uređaje te automatizacijske i komunikacijske postupke na čemu se temelji koncept tzv. pametne kuće.

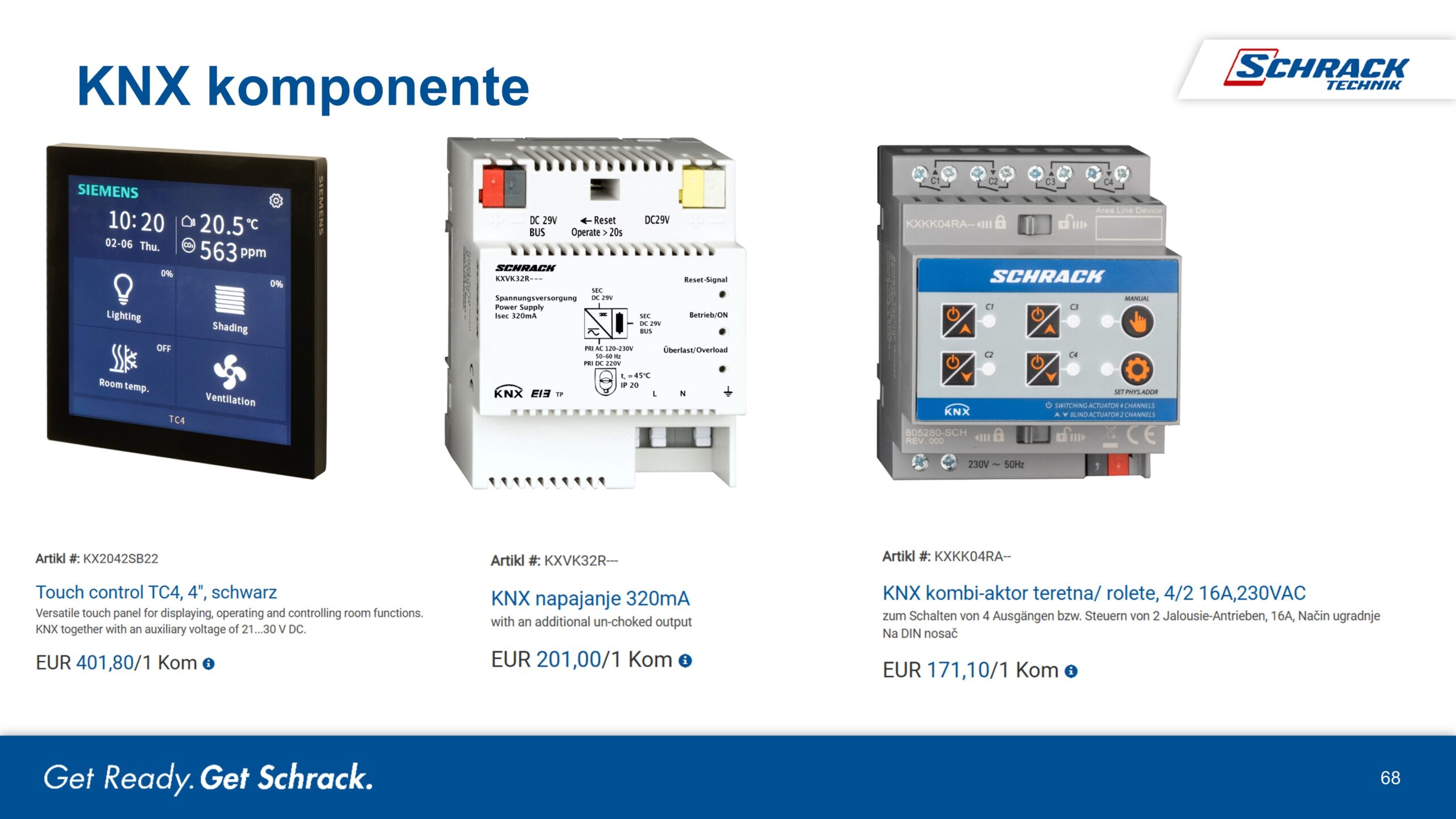

Glavne komponente KNX sustava su sabirnički uređaji. Dijele se u tri skupine: osjetnici, aktuatori (izvršni moduli) i upravljačke jedinice. U našem razdjelniku KNX imamo osjetnik (zaslon osjetljiv na dodir koji mjeri i temepraturu) i izvršni sklopni modul s četiri kanala. Sabirnički uređaji međusobno komuniciraju po određenom protokolu, a informacije između pojedinih uređaja prenose se jedna za drugom. Osjetnik (zaslon) prikuplja i šalje informacije u sustav, dok aktuator na osnovi dobivenih informacija iz osjetnika obavlja određenu funkciju – uključuju/isključuje grijanje, rasvjetu i upravlja motorom roleta.
Nešto veću cijenu KNX-a određuju pojedine komponente koje su zaista skuplje od konvencionalnoga instalacijskog materijala jer umjesto jednostavnih sklopki, tipkala, sklopnika ili releja, u zidove i razvodne ormare ugrađujemo uređaje s računalima. KNX instalacija se može postupno dograđivati novim funkcijama prema potrebi i pružai veliku fleksibilnost prilagodbe pri učestaloj ili mogućoj prenamjeni prostora.
Razdjelnik je projektiran i dokumentoran u SCHRACK DESIGN programu, a gotovi projekt je spremlkjen i dohvatan i kao predložak. Učenici su i ovaj projekt dobili u svojim popratnim knjižicama.

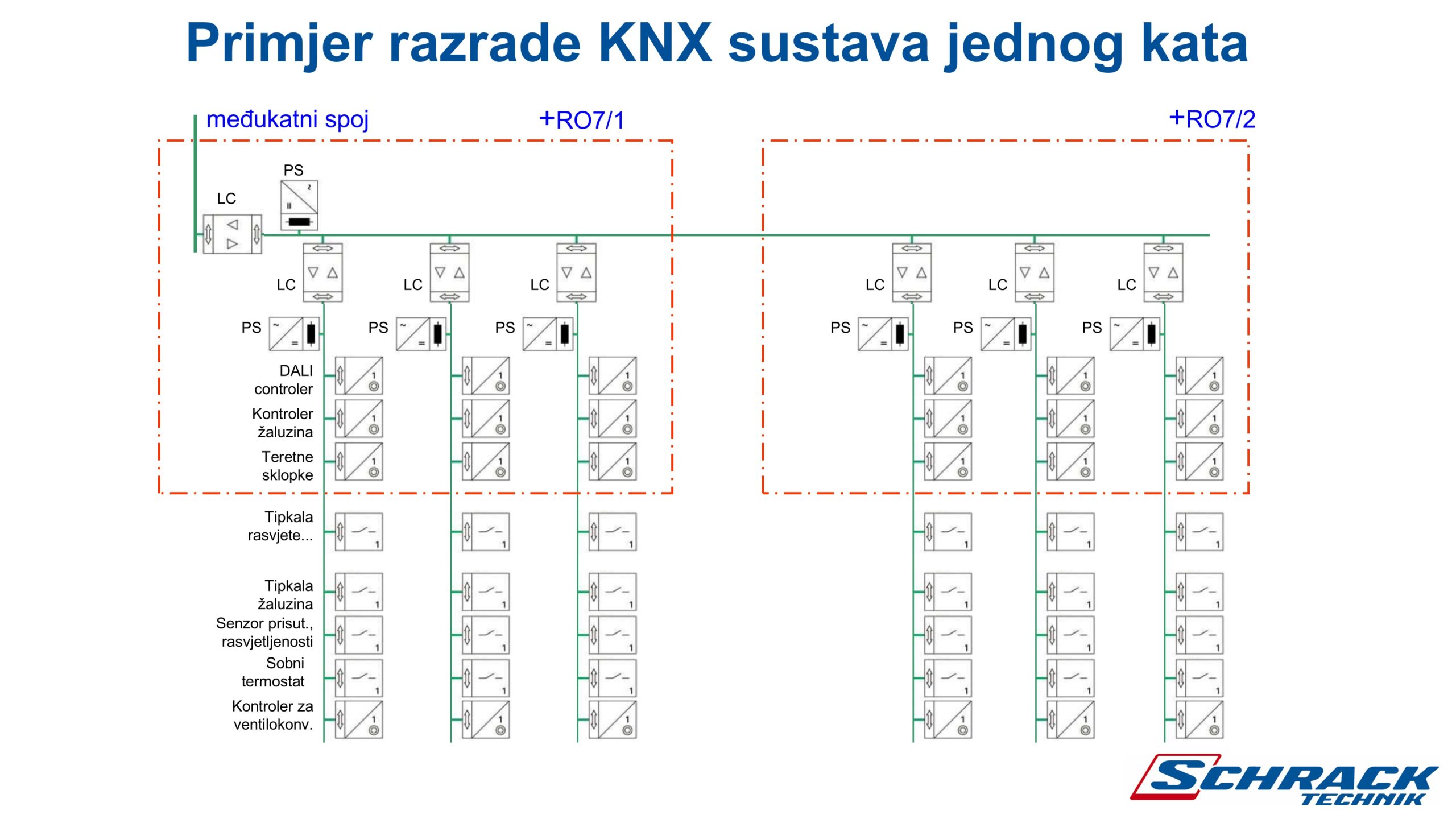

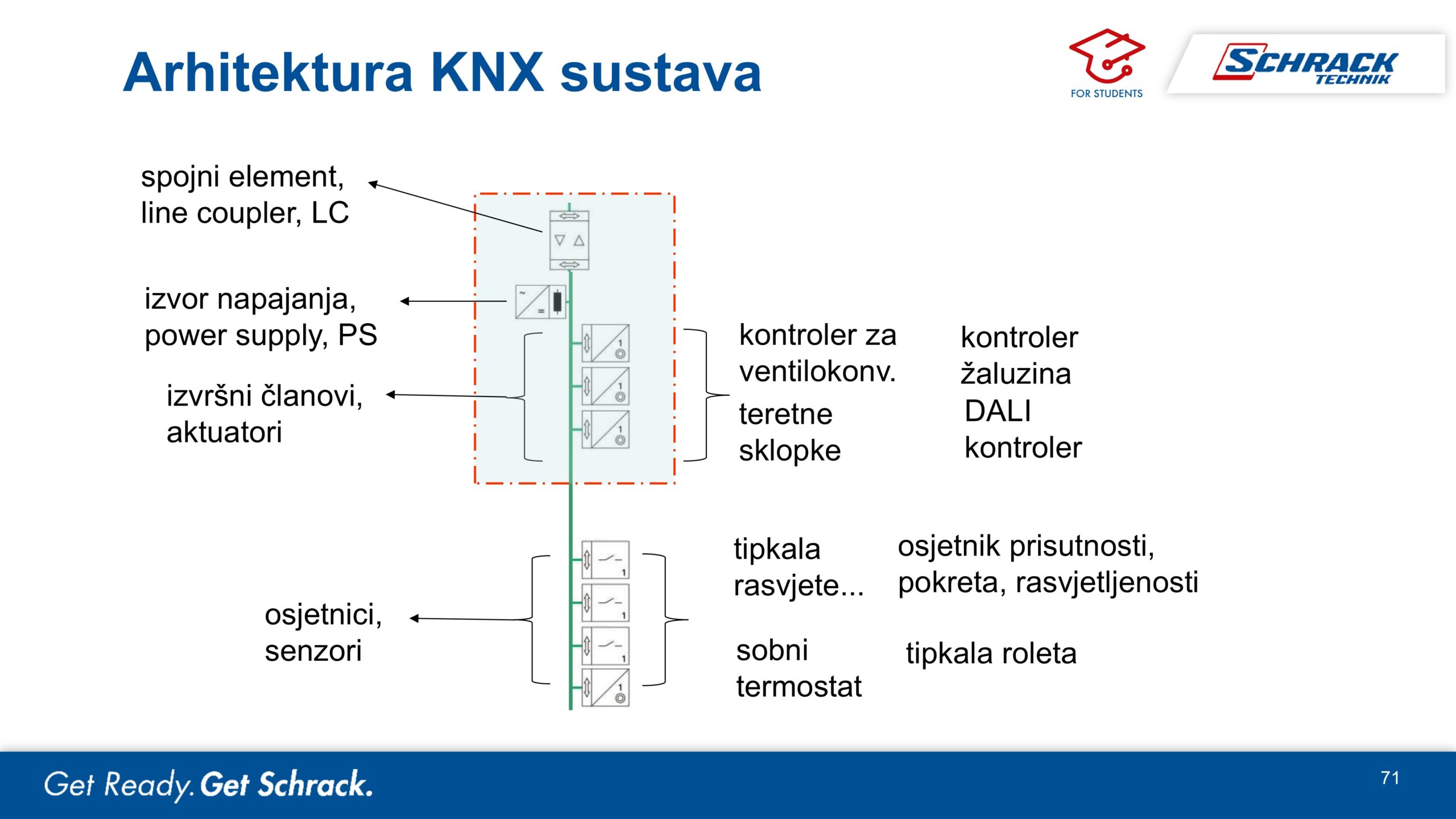

Nakon demonstracije rada razdjelnika skrenuli smo pažnju na osnovnu arhitekturu KNX sustava. Najmanja konfiguracijska jedinica KNX sustava je linija koja sadrži minimalno izvor napajanja, spojnu jedinicu za povezivanje s drugim linijama, osjetnik, aktuator, sabirnički kabel i sučelje za programiranje. Sabirnički uređaji vrednuju razliku potencijala između dvije žile, zato eventualna vanjska smetnja nema utjecaja na informacijski signal jer na obje žile djeluje istim polaritetom. Po jednoj liniji može biti spojeno 64 KNX uređaja uključujući napajanje.
Do 15 linija spaja se u prostoru međusobno preko spojnih elemenata u glavnu liniju. Na slici dolje glavna linija povezuje linije iz dva razdjelnika na jednom katu. Do 15 glavnih linija se spaja dalje zajedno, primjerice 15 katova. Ulogu linijskog spojnika može preuzeti KNX/IP usmjernik. Linije se preko KNX/IP usmjernika spajaju uobičajenom mrežnom infrastrukturom (prespojnim kabelima i preklopnicima). IT infrastruktura postaje tako glavna ili područna linija!
Priručnici
Kao nagradu za uloženi trud svi učenici i profesori koji su to željeli mogli su se registrirati za preuzimanje besplatnih priručnika Električne instalacije. Priručnik Otočni fotonaponski sustavi svi su dobili u svojim poklon vrećicama zajedno s brošurom SCHRACK DESIGN, brošurom s otisnutim projektima oba razdjelnika radionice i brošurom o punionicama električnih vozila. U poklon vrećici sudionika našao se i poseban instrument za ispitivanje utičnica za sve sudionike!
Priručnik električne instalacije će im, dočim izađe 2. izdanje iz tiska, naknadno biti dostavljen na škole! Također i škole su dobile mogućnosti (i uvijek mogu dobiti!) priručnike za nastavnike i svoje knjižnice. Vrlo je jasno i više puta komuncirano: svatko tko želi i ima interesa može dobiti svoj besplatan primjerak, od učenika do nastavnika.
Zaključak
Na kraju radionice zamolili smo učenike i za anonimno mišljenje o radionici, tj što mi možemo za novu generaciju napraviti dogodine bolje. Zahvaljujemo se učenicima na aktivnom sudjelovanju, ali i nastavnicima i ravnateljima škola što su nam omogućili dolazak i odvijanje radionice. Dogodine ćemo nastojati doraditi Schrack učenički info dan s brojnim idejama koje smo prikupili ove godine!
Kako bismo barem malo dočarali gdje smo to sve bili, ali i atmosferu rada s najboljim učenicima iz elektoinstalacija u Hrvatskoj, pogledajte objave škola domaćina. One su odlično otkrile kako se i na ovaj način može privući nove učenike!
Nakon provedenog učeničkog info dana svaka škola domaćin dobit će na dar po tri razdjenika na kojem se provodila radionica kao zahvala što smo imali prilike provesti radionicu.
Svi profesori koji žele originalni PPT dokument po kojem se odvilo događanje neka se slobodno jave.
Industrijsko obrtnička škola Slavonski brod
Srednja škola za elektrotehniku i računalstvo Rijeka
Elektrostrojarska i obrtnička škola Zagreb
Tehnička i industrijska škola Ruđera Boškovića u Sinju
